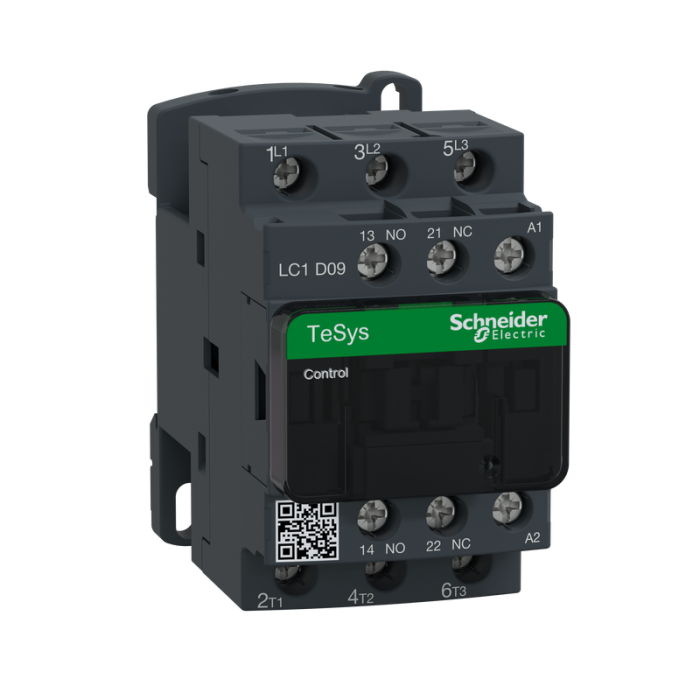

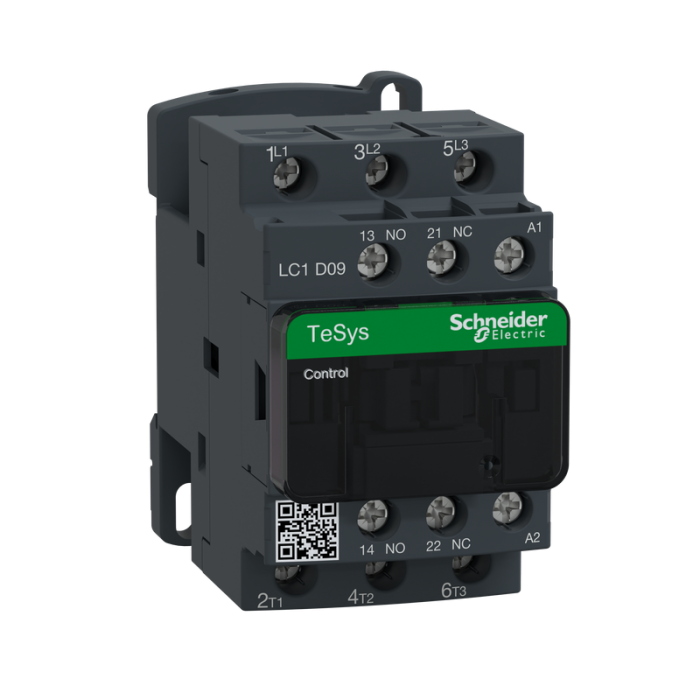

TeSys D-serien är marknadsledande kontaktorer som hanterar strömmar mellan 9 och 150A (0,06 kW till 75 kW). Med sin robusta konstruktion och pålitliga prestanda är de optimala för de mest krävande applikationerna och uppfyller internationella standarder. Varje modell inkluderar standard 1 slutande och 1 brytande hjälpkontakt, vilket säkerställer ett brett användningsområde inom industrianläggningar.
Specifikation
- Nytt modernt utseende och känsla för alla maskiner
- Utformad för att uppfylla kraven för elektriska hushållsapparater och ventilation
- Enklare att installera och använda med multistandardskruvar
- Med IEC60335-1 godkännande, förbättrad brandsäkerhet och dammtäta hjälpkontakter
- Digital kundupplevelse för tekniska dokument
- Underhållsguide via EcoStruxureTM Facility Expert
Specifikation
- Anslutningar - Plintar: effektkrets: skruvanslutning 1 1-4 mm² flexibel utan ändhylsa, effektkrets: skruvanslutning 2 1-4 mm² flexibel utan ändhylsa, effektkrets: skruvanslutning 1 1-4 mm² flexibel med ändhylsa, effektkrets: skruvanslutning 2 1-2.5 mm² flexibel med ändhylsa, effektkrets: skruvanslutning 1 1-4 mm² fast utan ändhylsa, effektkrets: skruvanslutning 2 1-4 mm² fast utan ändhylsa, styrkrets: skruvanslutning 1 1-4 mm² flexibel utan ändhylsa, styrkrets: skruvanslutning 2 1-4 mm² flexibel utan ändhylsa, styrkrets: skruvanslutning 1 1-4 mm² flexibel med ändhylsa, styrkrets: skruvanslutning 2 1-2.5 mm² flexibel med ändhylsa, styrkrets: skruvanslutning 1 1-4 mm² fast utan ändhylsa, styrkrets: skruvanslutning 2 1-4 mm² fast utan ändhylsa
- Begränsning På Manöverspänning: 0.3...0.6 Uc -40-70 °C drop-out AC 50/60 Hz, 0.8...1.1 Uc -40-60 °C operativa AC 50 Hz, 0.85...1.1 Uc -40-60 °C operativa AC 60 Hz, 1...1.1 Uc 60-70 °C operativa AC 50/60 Hz
- Enhetens Korta Namn: LC1D
- Skyddande Hölje: med
- [Uc] Manöverspänning: 400 V AC 50/60 Hz
- Arbetstid: 12...22 ms stänger, 4...19 ms öppnar
- Montagefästen: skena, plåt
- Antal Poler: 3P
- Typ Av Kontrollkrets: AC vid 50/60 Hz standard
- [Icw] Märkkorttidsström: 105 A 40 °C - 10 s för effektkrets, 210 A 40 °C - 1 s för effektkrets, 30 A 40 °C - 10 min för effektkrets, 61 A 40 °C - 1 min för effektkrets, 100 A - 1 s för signalering krets, 120 A - 500 ms för signalering krets, 140 A - 100 ms för signalering krets
- Överspänningskategori: III
- Kontakt Komposition: 3 slutande
- Hjälpkontakts Komposition: 1 Slutande + 1 Brytande
- Föroreningsgrad: 3
- Minsta Brytspänning: 17 V för signalering krets
- Typ Av Produkt Eller Komponent: kontaktor
- Mekanisk Livslängd: 15 Mcycles
- Värmeavgivning: 2-3 W vid 50/60 Hz
- Produktcertifieringar: UL, RINA, GOST, BV, DNV, LROS (Lloyds register of shipping), CCC, GL, CSA, UKCA
- Kontakt Kompatibilitet: M2
- Höjd Över Havet: 0...3000 m
- Tillåten Omgivningstemperatur Runt Enheten: -40-60 °C, 60-70 °C med nedklassning
- Höjd: 77 mm
- [Uimp] Nominellt Motstånd Mot Pulsspänning: 6 kV överensstämmer med IEC 60947
- Bredd: 45 mm
- Märkbrytförmåga: 250 A vid 440 V för effektkrets överensstämmer med IEC 60947
- Rekommenderad Säkringsstorlek: 10 A gG för signalering krets överensstämmer med IEC 60947-5-1, 25 A gG vid <= 690 V koordination typ 1 för effektkrets, 20 A gG vid <= 690 V koordination typ 2 för effektkrets
- Förlusteffekt Per Pol: 1.56 W AC-1, 0.2 W AC-3, 0.2 W AC-3e
- Ip-Kapslingsklass: IP20 infälld överensstämmer med IEC 60529
- Ej Överlappande Tid: 1.5 ms vid urladdning mellan Brytande och Slutande kontakt, 1.5 ms vid uppladdning mellan Brytande och Slutande kontakt
- Motoreffekt Kw: 2.2 kW vid 220...230 V AC 50/60 Hz (AC-3), 4 kW vid 380...400 V AC 50/60 Hz (AC-3), 4 kW vid 415...440 V AC 50/60 Hz (AC-3), 5.5 kW vid 500 V AC 50/60 Hz (AC-3), 5.5 kW vid 660...690 V AC 50/60 Hz (AC-3), 2.2 kW vid 400 V AC 50/60 Hz (AC-4), 2.2 kW vid 220...230 V AC 50/60 Hz (AC-3e), 4 kW vid 380...400 V AC 50/60 Hz (AC-3e), 4 kW vid 415...440 V AC 50/60 Hz (AC-3e), 5.5 kW vid 500 V AC 50/60 Hz (AC-3e), 5.5 kW vid 660...690 V AC 50/60 Hz (AC-3e)
- Brandklass: V1 överensstämmer med UL 94
- Produktens Vikt: 0.32 kg
- Elektrisk Livslängd: 0.6 Mcycles 25 A AC-1 vid Ue <= 440 V, 2 Mcycles 9 A AC-3 vid Ue <= 440 V, 2 Mcycles 9 A AC-3e vid Ue <= 440 V
- [Ith] Konventionell Termisk Ström Okapslad Montering: 25 A 60 °C för effektkrets, 10 A 60 °C för signalering krets
- Maximalt Arbetsområde: 3600 cyc/h 60 °C
- Djup: 86 mm
- Isolationsresistans: > 10 MOhm för signalering krets
- Spolteknologi: utan inbyggt störningsskydd
- Signalkretsfrekvens: 25...400 Hz
- Minsta Brytström: 5 mA för signalering krets
- Mekanisk Tålighet: vibrationer kontaktor öppen (2 Gn, 5...300 Hz) , vibrationer kontaktor sluten (4 Gn, 5...300 Hz) , dämpare kontaktor öppen (10 Gn för 11 ms) , dämpare kontaktor sluten (15 Gn för 11 ms)
- Koordinationstyp: AC-4, AC-3, AC-1, AC-3e
- Säkerhets Tillförlitligthets Nivå: B10d = 1369863 cycles kontaktor med nominell last överensstämmer med EN/ISO 13849-1, B10d = 20000000 cycles kontaktor med mekanisk last överensstämmer med EN/ISO 13849-1
- Brandtålighet: 850 °C överensstämmer med IEC 60695-2-1
- Klimattålighet: överensstämmer med IACS E10 exposure to damp heat, överensstämmer med IEC 60947-1 Annex Q category D exposure to damp heat
- Produktområde: TeSys Deca
- Driftskategori: motorstyrning, resistiv belastning
- Kompatibilitetskod: LC1D
- Irms Klassad Slutande Kapacitet: 250 A vid 440 V för effektkrets överensstämmer med IEC 60947, 140 A AC för signalering krets överensstämmer med IEC 60947-5-1, 250 A DC för signalering krets överensstämmer med IEC 60947-5-1
