BYTA STRÖMBRYTARE

Elinstallationen i ditt hem är ett av få områden i huset som du inte får göra några förändringar i själv. Detta omfattar även till exempel att montera upp extra uttag, som måste utföras av en auktoriserad elektriker. En trasig strömbrytare kan du däremot som lekman byta ut själv, förutsatt att du har tillräcklig kunskap och att den är av samma typ och inte exempelvis en dimmer.

Innan du börjar

Som lekman är det tillåtet att göra installationer av så kallad klenspänning, som innebär högst 50 V växelspänning eller 120 V likspänning. Därför kan du utan att vara auktoriserad elektriker installera 12 V-spotlights och nätverks- eller högtalarkablar. För din 230 V installation får du även, om du har nödvändig kännedom, får du exempelvis byta strömbrytare själv mot en ny eller byta trasiga proppar. Allt annat elinstallationsarbete måste göras av en behörig installatör med auktorisation.

Få bättre koll på elen

För att lättare kunna upptäcka eventuella brister i din elinstallation och på så sätt kunna anlita en elektriker för kontroll eller åtgärd, är det bra att skaffa sig lite allmänbildning inom elinstallationer. Detta gör också att du har lättare att kommunicera med den som ska göra jobbet för att få det resultat du önskar, du blir en bättre beställare helt enkelt. Med lite extra kunskap kan du i vissa fall även få göra lite förberedelser under ledning av elektrikern, såsom att dra tomrör och fästa upp dosor i väggar. Dessa komponenter tillhör installationens dubbla skyddsbarriär och räknas därför som behörighetskrävande moment.

Så fungerar elinstallationen i ditt hus

I ett vanligt hus består elinstallationen av tre faser, en nolla samt skyddsjord. Äldre hus med en gammal elinstallation saknar ofta skyddsjord i torra utrymmen, då detta tidigare inte var ett krav. Nya installationer ska dock idag alltid skyddsjordas men i ett och samma rum får inte jordade och ojordade uttag finnas. Anledningen till detta är att vid ett elfel kan det innebära en stor risk för personfara vid ett elfel. Ett jordat uttag har anslutningar för en fas, nolla och jord, med 230 V mellan fasen och nollan. Dessa uttag skyddas normal av en 10 A säkring medan uttag för spis, som ofta har ett perilexuttag, skyddas av en 16 A säkring. Till spisen är det dessutom ofta flera faser inkopplade med 400 V mellan två faser.

Säkringar och jordfelsbrytare fungerar som skydd

Elcentralen är hjärtat i ditt elsystem och det är här du hittar säkringarna till dina olika installationsgrupper, samt oftast en jordfelsbrytare. Idag är det krav på att installera jordfelsbrytare vid nybyggnation och saknar du detta är det en stark rekommendation att låta installera en sådan. Det finns två olika modeller på säkringar, de äldre som kallas proppar och de moderna automatsäkringarna. Säkringarna skyddar olika områden i huset och kallas grupper. En grupp kan täcka flera rum och samtidigt kan ett rum ha installationer från flera grupper.

Underhåll

Kontrollera regelbundet att alla uttag och brytare är hela, annars byt dessa.

Automatsäkringar återställs om de löst ut och proppar byts mot nya. Se till att ha reservproppar hemma för de storlekar du har och glöm inte huvudsäkringarna.

Jordfelsbrytaren bör kontrolleras minst en gång om året genom att trycka på testknappen så att den löser ut. Därefter är det bara att återställa den genom att slå upp spaken igen.

TIPS

Innan du påbörjar en åtgärd ska du alltid göra en enkel riskbedömning och tänka efter om du verkligen behärskar det du ska ge dig in på. Sök kunskap för det aktuella området och var inte rädd för att fråga någon som verkligen kan.

KOM IHÅG

Kontrollera alltid en gång extra när du fäst en kabel så att den sitter fast ordentligt på ett korrekt sätt och att kabeln inte är skadad.

Material

Din inköpslista för att göra projektet
Strömbrytare
Strömbrytare
Schneider Trend, infälld, dubbeltrapp
Ej i lager
199   kr /st
Strömbrytare, infälld, Trend, Schneider
Strömbrytare, infälld, Trend, Schneider
Strömbrytare Trapp 1 P Trend Inf vit blister
Ej i lager
129   kr /st
Strömbrytare, infälld, Trend, Schneider
Strömbrytare, infälld, Trend, Schneider
Strömbrytare Kron Trend Inf vit blister
Ej i lager
149   kr /st
Spänningsdetektor
Spänningsdetektor
Känslighet 90-1000 VAC, med lampa
Ej i lager
179   kr /st
Multimeter, digital CATIII
Multimeter, digital CATIII
Testinstrument Digital Multi Meter Catiii 250V
Ej i lager
99 95 kr /st
Stanley Skruvmejselset 4 Delar
Ej i lager
129   kr /st
Totalsumma Inkl. moms
Från kr

Steg för steg

Följ vår steg-för-steg-guide som hjälper dig med projektet byta strömbrytare.

Steg 1

Bryt strömmen till den brytare du ska byta genom att slå ifrån säkringen eller skruva ur proppen till den aktuella gruppen.

Steg 2

Försäkra dig om att uttaget är strömlöst genom att prova att tända lampan om du är säker på att den fungerar, alternativt använd en multimeter eller spänningsdetektor.

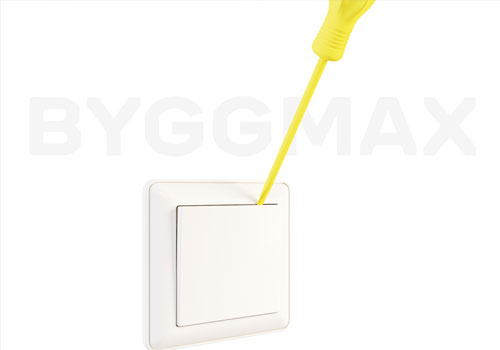

Steg 3

Lossa vippan på brytaren genom att bända med hjälp av en liten skruvmejsel.

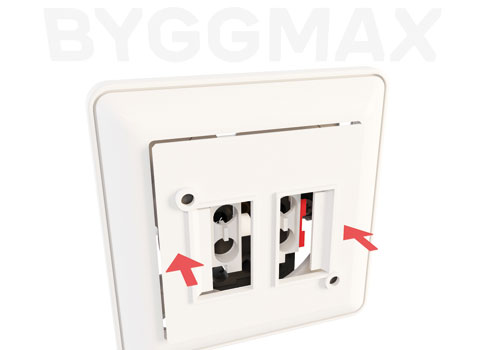

Steg 4

Ramen runt brytaren sitter oftast med snäppfäste och dessa kan lätt lossas med hjälp av en liten mejsel.

Steg 5

Brytaren kan sedan tas bort genom att lossa de två skruvarna som fäster brytaren i dosan. Du behöver inte skruva ut dessa helt utan det räcker att lossa dem och sedan kan brytaren vridas för att tas ut. I vissa fall sitter brytaren med klor istället och då lossas dessa.

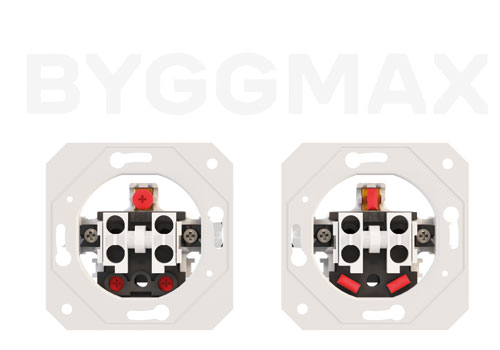

Steg 6

Ta ut brytaren från dosan och lossa kablarna från anslutningsplintarna. Det skiljer lite mellan olika uttag och de är antingen försedda med skruvar eller fjäderbelastade plintar som bara ska tryckas ner. Håll ordning på vilka kablar som kopplades in till respektive plint.

Steg 7

Koppla in kablarna till motsvarande plintar på det nya uttaget och beroende på anslutningstyp, antingen genom att trycka ned den fjäderbelastade snabbanslutningen eller genom att spänna skruvarna.

Steg 8

Kontrollera att kablarna är korrekt monterade och sitter fast ordentligt genom att dra lite i kablarna.

Steg 9

Montera sedan tillbaka brytaren i dosan och fäst med skruvarna alternativt fästklorna. Var noga med att inte klämma några kablar.

Steg 10

Tryck tillbaka ramen genom att försiktigt pressa in klämmorna med hjälp av en liten skruvmejsel.

Steg 11

Tryck tillbaka vippan på strömbrytaren och kontrollera att den fungerar att ställa i båda lägena.

Steg 12

När brytaren är bytt och allt är återställt kan du slå på strömmen igen.

Steg 13

När brytaren är bytt och allt är återställt kan du slå på strömmen igen.
