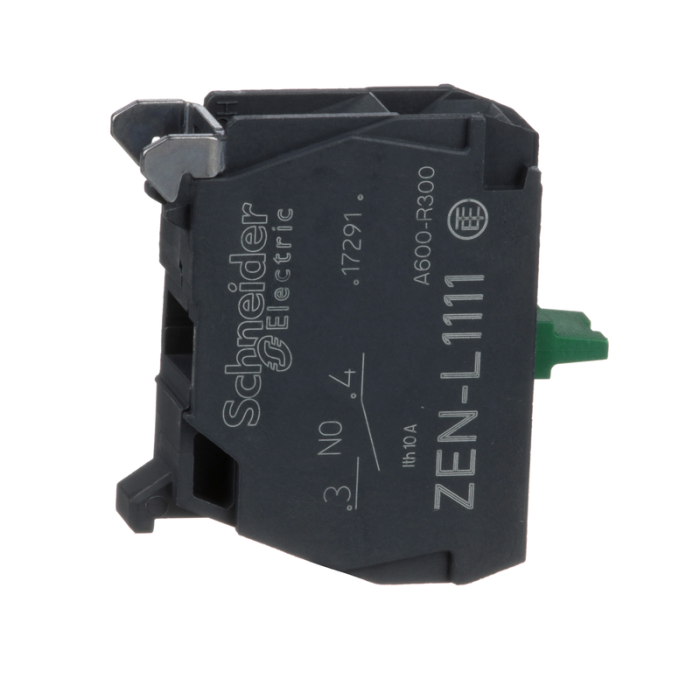

Detta Harmony XAL kontaktblock är utformad för att erbjuda en pålitlig och hållbar lösning för dina tryckknappsapplikationer. Med sin snabba och enkla snap-on montering i botten av din Harmony XAL tryckknappslåda och kompatibilitet med Harmony XB5 plastserien erbjuder den en praktisk installation. Dessutom ger IP20 kapslingsklassen en skyddsnivå mot farlig beröring med elektriska komponenter. Kontakten är byggd för att hålla, kapabel till 1 miljon manövreringar under en belastning på 6 A, vilket innebär färre reparationer och lägre underhållskostnader för din installation. Och med ett brett driftstemperaturområde från -40°C upp till 70°C, är den idealisk för en mängd olika miljöer och applikationer.

• Snabb och enkel montering via klicksystem i Harmony XAL tryckknappslåda
• Kompatibel med Harmony XB5 plastserien
• IP20 kapslingsklass skyddar mot oväntad kontakt med strömförande delar
• Hållbarhet på 1 miljon manövreringar under 6 A belastning
• Brett driftstemperaturområde från -40°C till 70°C för mångsidig användning

Specifikation

• Skyddsbehandling: TH
• Chocktålighet: 30 gn (varaktighet = 18 ms) för halv sinusacceleration överensstämmer med IEC 60068-2-27, 50 gn (varaktighet = 11 ms) för halv sinusacceleration överensstämmer med IEC 60068-2-27
• Positiv Öppning: utan
• Typ Av Skruv: kors kompatibel med Philips nr 1 skruvmejsel, kors kompatibel med Pozidriv nr 1 skruvmejsel, slitsad kompatibel med plan Ø 4 mm skruvmejsel, slitsad kompatibel med plan Ø 5,5 mm skruvmejsel
• Kompatibilitetskod: ZENL
• Elektrisk Tillförlitlighet Iec 60947-5-4: λ < 10exp(-6) vid 5 V och 1 mA i ren miljö överensstämmer med IEC 60947-5-4, λ < 10exp(-8) vid 17 V och 5 mA överensstämmer med IEC 60947-5-4
• Försäljning Per Odelbar Kvantitet: 5
• Enhetens Korta Namn: ZENL
• Maximal Resistans Mellan Anslutningar: 25 MOhm
• Mekanisk Livslängd: 10000000 cycles
• Manöverrörelse: 2.6 mm (NO ändra elektrisk tillstånd), 4.3 mm (total rörelse)
• Tilläggsinformation: montage på integrerad plåt i lådan
• Kontakter Drift: långsamtbrytande
• Typ Av Produkt Eller Komponent: kontaktblock
• Produktdestination: för XB5 Ø 22 mm signal- och manöverenheter, för XAPS tryckknappslåda
• Elektrisk Komposition Kod: SR1 (kvantitet <= 3 ), SR2 (kvantitet <= 2 ), MR1 (kvantitet <= 2 )
• Monterings Sätt: för kundmontage
• [Ith] Konventionell Termisk Ström Okapslad Montering: 10 A överensstämmer med IEC 60947-5-1
• Vibrationsbeständighet: 5 gn (f= 12-500 Hz) överensstämmer med IEC 60068-2-6
• Driftmoment: 0.05 N.m NO ändra elektrisk tillstånd
• Kontaktbestyckning: 1 NO
• Omgivningstemeperatur Vid Drift: -40-70 °C
• Åtdragningsmoment: 0.8-1.2 N.m överensstämmer med IEC 60947-1
• Blockmontering: bakre montering
• [Ui] Isolationsspänning: 600 V 3) överensstämmer med IEC 60947-1
• Material I Anslutning: silverlegering (Ag/Ni)
• Omgivande Lufttemperatur För Lagring: -40-70 °C
• [Uimp] Nominellt Motstånd Mot Pulsspänning: 6 kV överensstämmer med IEC 60947-1
• Produktområde: Harmony XAL, Harmony XAPS
• Kortslutningsskydd: 10 A rörsäkring typ gG överensstämmer med IEC 60947-5-1
• [Ie] Märkdriftström: 3 A vid 240 V, AC-15, A600 överensstämmer med IEC 60947-5-1, 6 A vid 120 V, AC-15, A600 överensstämmer med IEC 60947-5-1, 0.1 A vid 600 V, DC-13, Q600 överensstämmer med IEC 60947-5-1, 0.27 A vid 250 V, DC-13, Q600 överensstämmer med IEC 60947-5-1, 0.55 A vid 125 V, DC-13, Q600 överensstämmer med IEC 60947-5-1, 1.2 A vid 600 V, AC-15, A600 överensstämmer med IEC 60947-5-1
• Standarder: IEC 60947-5-1, CSA C22.2, IEC 60947-1, UL 508, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
• Manövreringskraft: 2.3 N NO ändra elektrisk tillstånd
• Elektrisk Livslängd: 1000000 cycles, AC-15, 2 A vid 230 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med IEC 60947-5-1 appendix C, 1000000 cycles, AC-15, 3 A vid 120 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med IEC 60947-5-1 appendix C, 1000000 cycles, AC-15, 4 A vid 24 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med IEC 60947-5-1 appendix C, 1000000 cycles, DC-13, 0.2 A vid 110 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med IEC 60947-5-1 appendix C, 1000000 cycles, DC-13, 0.5 A vid 24 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med IEC 60947-5-1 appendix C
• Produktens Vikt: 0.015 kg
• Anslutningar - Plintar: skruvanslutning, <= 2 x 1.5 mm² med ändhylsa överensstämmer med IEC 60947-1, skruvanslutning, >= 1 x 0.22 mm² utan ändhylsa överensstämmer med IEC 60947-1
