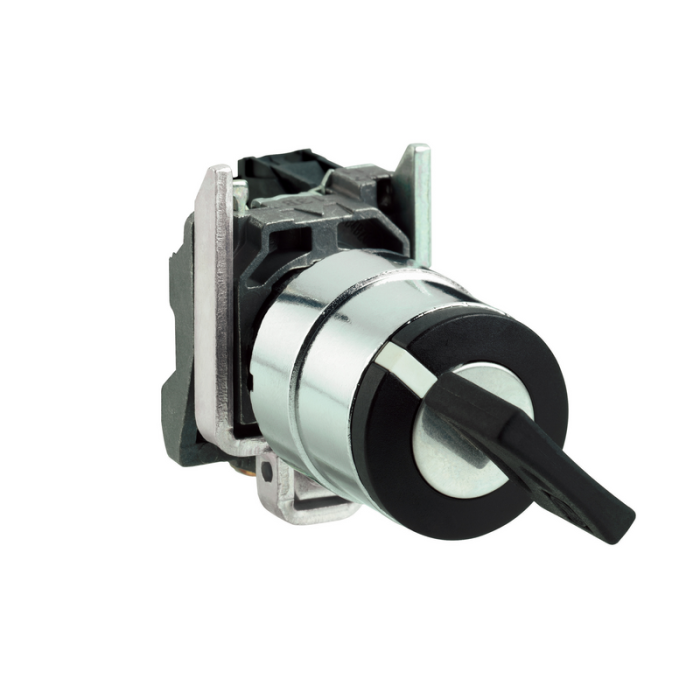

Denna hållbara och pålitliga nyckelvred är konstruerad för att möta kraven i tuffa industriella miljöer. Med sin 2-läges återfjädrande mekanism erbjuder den en högkvalitativ lösning för säker och effektiv kontroll. Vare sig ditt behov är för allmänna ändamål eller för specifika applikationer med låga eller höga strömmar, har den tillbehör och kontaktblock som tillgodoser dina specifikationer. Den är designd för att kunna monteras och demonteras snabbt, vilket gör den idealisk för olika industriella tillämpningar. Säkerställ funktion och prestanda i din anläggning med detta robusta nyckelvred.

• Snabb och enkel montering och demontering
• Robust design för att tåla tuffa industriella miljöer
• Flexibla anslutningstyper: skruv, bladfjäder, flatstift, eller direkt på kretskort
• Högkvalitativ mekanisk anslutning för optimal tryckknappsfunktion
• Brett sortiment av kontaktblock för olika krav och tillämpningar, inklusive lågström och högeffektsomkoppling
• Omfattande urval av tillbehör för att kundanpassa paneler efter behov

Tryckknappar, vred, nödstopp och signallampor i metall - Harmony XB4 Ø 22 mm
Harmony XB4-serien erbjuder ett omfattande sortiment av tryckknappar, vred, nödstopp och signallampor i metall för håltagning Ø 22 mm, perfekta för olika industriella tillämpningar. Produkterna är tillverkade för att uppfylla de högsta standarderna av hållbarhet och funktionssäkerhet och kan därmed användas i en mängd olika miljöer, vare sig det är inom kontrollpaneler, apparatskåp, maskiner eller fordon. Med dess olika designalternativ, inklusive kromad eller svart frontring, samt möjligheten till anpassning, kan Harmony XB4-serien enkelt integreras i din befintliga design för att uppnå en modern och professionell finish. Hög skyddsklass och en omfattande temperaturtolerans gör dessa komponenter oerhört pålitliga i även de mest krävande arbetsförhållandena.

• Robust design med kromad eller svart frontring.
• Inkluderar tryckknappar, nödstopp, lamptryckknappar, vred, nyckelvred, lampvred och signallampor.
• Lämplig för kontrollpaneler, apparatskåp, maskiner och fordon.
• Modern infälld montering för en stilren look.
• Anpassningsbara med text, bild, symboler och logotyper.
• Hög skyddsklass upp till IP69K för tuffa miljöer.
• Drifttemperatur från -40 till +70 °C för extrem hållbarhet.

Specifikation

• Produktens Vikt: 0.117 kg
• Skyddsbehandling: TH
• Höjd: 47 mm
• Chocktålighet: 30 gn (varaktighet = 18 ms) för halv sinusacceleration överensstämmer med IEC 60068-2-27, 50 gn (varaktighet = 11 ms) för halv sinusacceleration överensstämmer med IEC 60068-2-27
• Positiv Öppning: utan
• Typ Av Skruv: kors kompatibel med Philips nr 1 skruvmejsel, kors kompatibel med Pozidriv nr 1 skruvmejsel, slitsad kompatibel med plan Ø 4 mm skruvmejsel, slitsad kompatibel med plan Ø 5,5 mm skruvmejsel
• Elektrisk Livslängd: 1000000 cycles, AC-15, 2 A vid 230 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med EN 60947-5-1 appendix C, 1000000 cycles, AC-15, 3 A vid 120 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med EN 60947-5-1 appendix C, 1000000 cycles, AC-15, 4 A vid 24 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med EN 60947-5-1 appendix C, 1000000 cycles, DC-13, 0.2 A vid 110 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med EN 60947-5-1 appendix C, 1000000 cycles, DC-13, 0.5 A vid 24 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med EN 60947-5-1 appendix C
• Försäljning Per Odelbar Kvantitet: 1
• Montagediameter: 22 mm
• Vridmoment: 0.14 N.m NO ändra elektrisk tillstånd
• Ik-Skyddsgrad: IK04 med täcklock för nyckelhål ZBGP conforming to IEC 50102
• Nyckelposition Utdragbar: vänster-hand
• Kontakter Drift: långsamtbrytande
• Typ Av Produkt Eller Komponent: vred
• Beskrivning Anslutning Iso N°1: (13-14)NO
• Bredd: 30 mm
• Användning Kontakter: standardkontakter
• [Ith] Konventionell Termisk Ström Okapslad Montering: 10 A överensstämmer med IEC 60947-5-1
• Information Om Manöverposition: 2 lägen 90°
• Typ Av Huvud: standard
• Kontaktbestyckning: 1 NO
• Motstånd Mot Högtryckstvätt: 7000000 Pa vid 55 °C, distans : 0.1 m
• Omgivningstemeperatur Vid Drift: -40-70 °C
• Åtdragningsmoment: 0.8-1.2 N.m överensstämmer med IEC 60947-1
• Material Frontring: kromaterad metall
• [Ui] Isolationsspänning: 600 V 3) överensstämmer med IEC 60947-1
• Enhetens Korta Namn: XB4
• Omgivande Lufttemperatur För Lagring: -40-70 °C
• Vibrationsbeständighet: 5 gn (f= 2-500 Hz) överensstämmer med IEC 60068-2-6
• Djup: 86 mm
• Material I Anslutning: silverlegering (Ag/Ni)
• Nema Kapslingsklass: NEMA 13, NEMA 4X
• [Uimp] Nominellt Motstånd Mot Pulsspänning: 6 kV överensstämmer med IEC 60947-1
• Elektrisk Tillförlitlighet Iec 60947-5-4: λ < 10exp(-6) vid 5 V och 1 mA i ren miljö överensstämmer med IEC 60947-5-4, λ < 10exp(-8) vid 17 V och 5 mA i ren miljö överensstämmer med IEC 60947-5-4
• Mekanisk Livslängd: 1000000 cycles
• Produktbeskrivning: komplett produkt
• Kortslutningsskydd: 10 A rörsäkring typ gG överensstämmer med IEC 60947-5-1
• Material Montagehållare: zamak
• [Ie] Märkdriftström: 3 A vid 240 V, AC-15, A600 överensstämmer med IEC 60947-5-1, 6 A vid 120 V, AC-15, A600 överensstämmer med IEC 60947-5-1, 0.1 A vid 600 V, DC-13, Q600 överensstämmer med IEC 60947-5-1, 0.27 A vid 250 V, DC-13, Q600 överensstämmer med IEC 60947-5-1, 0.55 A vid 125 V, DC-13, Q600 överensstämmer med IEC 60947-5-1, 1.2 A vid 600 V, AC-15, A600 överensstämmer med IEC 60947-5-1
• Produktområde: Harmony XB4
• Produktcertifieringar: LROS (Lloyds register of shipping), CSA, UL, DNV, BV, GL
• Överspänningskategori: klass I överensstämmer med IEC 60536
• Form På Signalenhetens Huvud: rund
• Typ Av Nyckellås: key 455
• Standarder: JIS C8201-5-1, IEC 60947-1, CSA C22.2, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, JIS C8201-1
• Anslutningar - Plintar: skruvanslutning, <= 2 x 1.5 mm² med ändhylsa överensstämmer med IEC 60947-1, skruvanslutning, >= 1 x 0.22 mm² utan ändhylsa överensstämmer med IEC 60947-1
