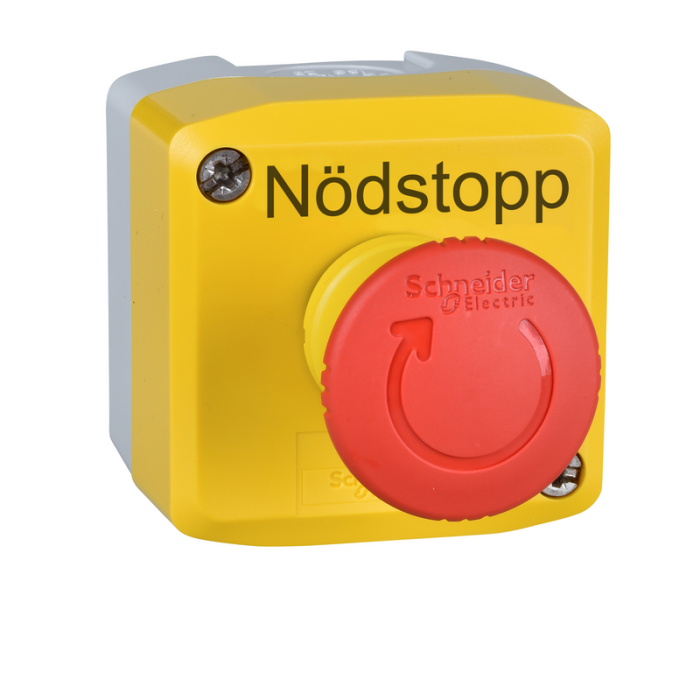

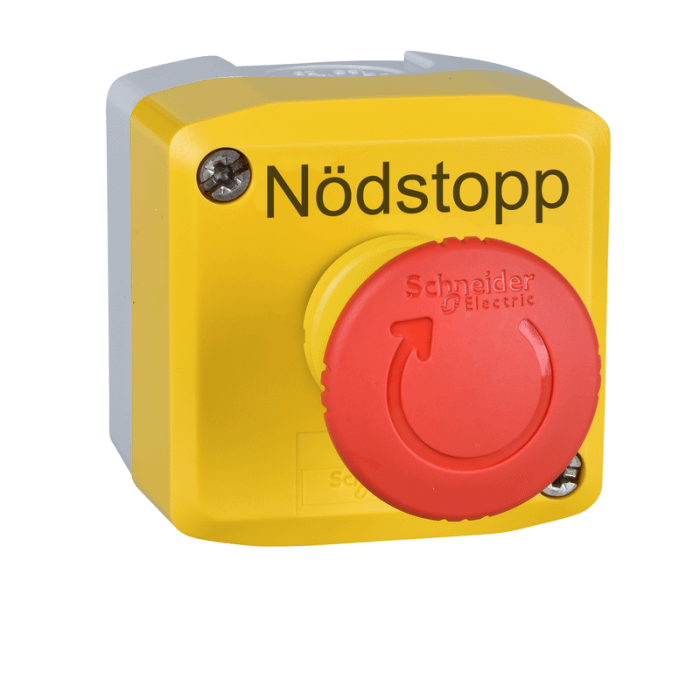

Denna Harmony XAL gula och kompletta tryckknappslåda i plast med nödstopp och texten 'NÖDSTOPP' är designad för enkel och snabb installation. Den svampformade nödstoppsknappen är en pålitlig säkerhetsfunktion för att snabbt kunna avbryta processer eller stoppa maskiner vid fara. Med sin robusta konstruktion och höga kapslingsklass är tryckknappslådan byggd för att tåla hårda industriella miljöer, samtidigt som den bibehåller sin funktionalitet även i extrema temperaturer. Dess praktiska utformning och pålitliga prestanda gör den till en oumbärlig del av säkerhetsutrustningen inom de mest krävande situationerna.

• Svampformat nödstopp med 40 mm diameter
• Vridåterställning och två brytande kontakter med skruvanslutning
• Snabb installation och lättanvänd för omedelbart stopp av processer och maskiner
• Slagtålig, dammbeständig och vattentät med skyddsklass IP66/IP67/IP69/IP69K
• Vibrationsbeständig och fungerar i temperaturområden från -40°C till 70°C
• Idealisk för användning i krävande industriella miljöer

Specifikation

• Elektrisk Tillförlitlighet Iec 60947-5-4: λ < 10exp(-6) vid 5 V, 1 mA överensstämmer med EN/IEC 60947-5-4, λ < 10exp(-8) vid 17 V, 5 mA överensstämmer med EN/IEC 60947-5-4
• Skyddsbehandling: TH
• Chocktålighet: 30 gn (varaktighet = 18 ms) för halv sinusacceleration överensstämmer med IEC 60068-2-27, 50 gn (varaktighet = 11 ms) för halv sinusacceleration överensstämmer med IEC 60068-2-27
• Överspänningskategori: klass II överensstämmer med IEC 60536
• Manöverdon Beskrivning: röd "NÖDSTOPP" 2 NC
• Manöverrörelse: 1.5 mm (NC ändra elektrisk tillstånd), 4.3 mm (total rörelse)
• Typ Av Skruv: kors kompatibel med Philips nr 1 skruvmejsel, kors kompatibel med Pozidriv nr 1 skruvmejsel, slitsad kompatibel med plan Ø 4 mm skruvmejsel, slitsad kompatibel med plan Ø 5,5 mm skruvmejsel
• Produktdestination: för XB5 Ø 22 mm signal- och manöverenheter
• Återställning: vridåterställning
• Material: Polykarbonat
• Kabelingång: 1 knock-out för kabelingång 0-14 mm, 2 knock-outs för Pg 12 och ISO M20 förskruvning 0-12 mm
• Tryckknappslåda Applikation: nödstoppsfunktion
• Anslutningar - Plintar: skruvanslutning, <= 2 x 1.5 mm² med ändhylsa överensstämmer med EN/IEC 60947-1, skruvanslutning, >= 1 x 0.22 mm² utan ändhylsa överensstämmer med EN/IEC 60947-1
• Ik-Skyddsgrad: IK03 överensstämmer med EN 50102
• Kontakter Drift: långsamtbrytande
• Åtdragningsmoment: 0.8-1.2 N.m överensstämmer med EN/IEC 60947-1
• Kortslutningsskydd: 10 A rörsäkring typ gG överensstämmer med EN/IEC 60947-5-1
• Färg På Kapslingens Bottendel: ljusgrå (RAL 7035)
• Vibrationsbeständighet: 5 gn (f= 12-500 Hz) överensstämmer med IEC 60068-2-6
• Elektrisk Livslängd: 1000000 cycles, AC-15, 2 A vid 230 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med EN/IEC 60947-5-1 appendix C, 1000000 cycles, AC-15, 3 A vid 120 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med EN/IEC 60947-5-1 appendix C, 1000000 cycles, AC-15, 4 A vid 24 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med EN/IEC 60947-5-1 appendix C, 1000000 cycles, DC-13, 0.2 A vid 110 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med EN/IEC 60947-5-1 appendix C, 1000000 cycles, DC-13, 0.5 A vid 24 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med EN/IEC 60947-5-1 appendix C
• Motstånd Mot Högtryckstvätt: 7000000 Pa vid 55 °C, distans : 0.1 m
• Omgivningstemeperatur Vid Drift: -40-70 °C
• Manöverdon Profil: 1 svamptryckknapp
• [Ie] Märkdriftström: 3 A vid 240 V, AC-15, A600 överensstämmer med EN/IEC 60947-5-1, 6 A vid 120 V, AC-15, A600 överensstämmer med EN/IEC 60947-5-1, 0.1 A vid 600 V, DC-13, Q600 överensstämmer med EN/IEC 60947-5-1, 0.27 A vid 250 V, DC-13, Q600 överensstämmer med EN/IEC 60947-5-1, 0.55 A vid 125 V, DC-13, Q600 överensstämmer med EN/IEC 60947-5-1, 1.2 A vid 600 V, AC-15, A600 överensstämmer med EN/IEC 60947-5-1
• [Ui] Isolationsspänning: 600 V 3) överensstämmer med EN/IEC 60947-1
• Manövreringskraft: 44 N
• Typ Av Produkt Eller Komponent: komplett tryckknappslåda
• Omgivande Lufttemperatur För Lagring: -40-70 °C
• Material I Anslutning: silverlegering (Ag/Ni)
• Kompatibilitetskod: XALK
• Positiv Öppning: med överensstämmer med EN/IEC 60947-5-1 appendix K
• Nema Kapslingsklass: NEMA 13, NEMA 4X
• Enhetens Korta Namn: XALK
• [Uimp] Nominellt Motstånd Mot Pulsspänning: 6 kV överensstämmer med EN/IEC 60947-1
• Standarder: EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C 4520, EN/IEC 60204-1, EN/ISO 13850, EN/IEC 60947-5-1, UL 508, CSA C22.2, EN/IEC 60947-5-5
• Färg På Lock: gul (RAL 1021)
• [Ith] Konventionell Termisk Ström Okapslad Montering: 10 A överensstämmer med EN/IEC 60947-5-1
• Produktområde: Harmony XALK
• Produktens Vikt: 0.194 kg
• Mekanisk Livslängd: 300000 cycles
• Plats För Märkning: märkning på lådan
