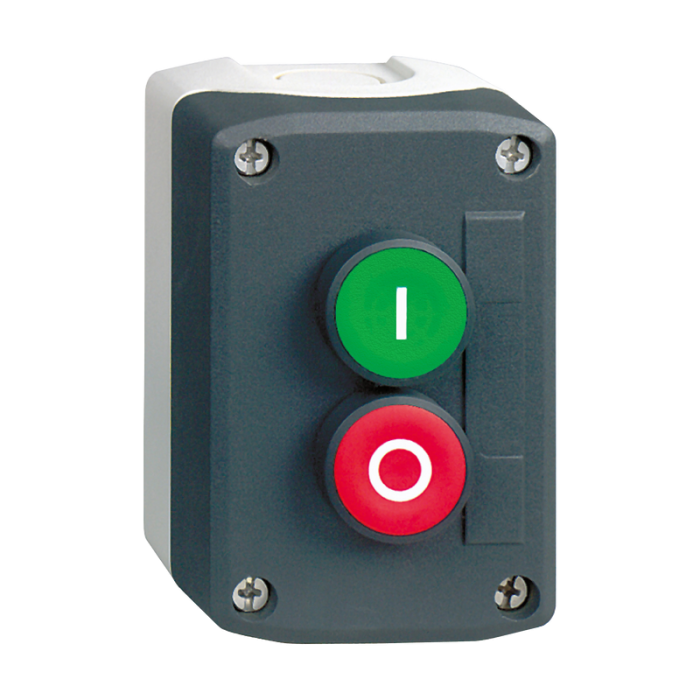

Denna tryckknappslåda från Harmony XB5-serien är designad i slitstark plast och är idealisk för industriella applikationer. Med ett grön I-symboltryck för startrutiner och ett rött 0-symboltryck för nödstopp, erbjuder den tydlig funktionsindikering. Utrustad med 1 slutande och 1 brytande kontakt, förenklar den både installation och underhåll, och säkerställer pålitlig manövrering för dina maskiner.
Specifikation
- Fullständig kompatibilitet med Ø 22 mm tryckknappar, vred och signallampor i Harmony XB5-sortimentet i plast
- Kompletta, färdiga tryckknappslådor med 1 till 3 knappar för de vanligaste funktionerna
- Modulärt system och enkelt att kablera
- Möjlighet för upp till 3 NO- eller NC-kontaktblock per tryckknapp
- Tryckknappslådor i polykarbonat med färdig håltagning
- Stort utbud av tillbehör för att kundanpassa dina paneler
Specifikation
- Elektrisk Tillförlitlighet Iec 60947-5-4: λ < 10exp(-6) vid 5 V, 1 mA överensstämmer med EN/IEC 60947-5-4, λ < 10exp(-8) vid 17 V, 5 mA överensstämmer med EN/IEC 60947-5-4
- Skyddsbehandling: TH
- Chocktålighet: 30 gn (varaktighet = 18 ms) för halv sinusacceleration överensstämmer med IEC 60068-2-27, 50 gn (varaktighet = 11 ms) för halv sinusacceleration överensstämmer med IEC 60068-2-27
- Produktområde: Harmony XALD
- Överspänningskategori: klass II överensstämmer med IEC 60536
- Plats För Märkning: märkning på tryckknapp
- Typ Av Skruv: kors kompatibel med Philips nr 1 skruvmejsel, kors kompatibel med Pozidriv nr 1 skruvmejsel, slitsad kompatibel med plan Ø 4 mm skruvmejsel, slitsad kompatibel med plan Ø 5,5 mm skruvmejsel
- Produktdestination: för XB5 Ø 22 mm signal- och manöverenheter
- Manövreringskraft: 3.5 N NC ändra elektrisk tillstånd, 3.8 N NO ändra elektrisk tillstånd
- Kabelingång: 2 knock-outs för kabelingång, clamping capacity: 14-14 mm, 2 knock-outs för Pg 12 och ISO M20 förskruvning, clamping capacity: 12-12 mm
- Material: Polykarbonat
- Anslutningar - Plintar: skruvanslutning, <= 2 x 1.5 mm² med ändhylsa överensstämmer med EN/IEC 60947-1, skruvanslutning, >= 1 x 0.22 mm² utan ändhylsa överensstämmer med EN/IEC 60947-1
- Mekanisk Livslängd: 10000000 cycles
- Manöverrörelse: 1.5 mm (NC ändra elektrisk tillstånd), 2.6 mm (NO ändra elektrisk tillstånd), 4.3 mm (total rörelse)
- Ik-Skyddsgrad: IK03 överensstämmer med EN 50102
- Kontakter Drift: långsamtbrytande
- Tryckknappslåda Applikation: Start-Stopp funktion
- [Ie] Märkdriftström: 6 A vid 120 V, AC-15, A600 överensstämmer med EN/IEC 60947-5-1, 3 A vid 240 V, AC-15, A600 överensstämmer med EN/IEC 60947-5-1, 1.2 A vid 600 V, AC-15, A600 överensstämmer med EN/IEC 60947-5-1, 0.55 A vid 125 V, DC-13, Q600 överensstämmer med EN/IEC 60947-5-1, 0.27 A vid 250 V, DC-13, Q600 överensstämmer med EN/IEC 60947-5-1, 0.1 A vid 600 V, DC-13, Q600 överensstämmer med EN/IEC 60947-5-1
- Åtdragningsmoment: 0.8-1.2 N.m överensstämmer med EN/IEC 60947-1
- Kortslutningsskydd: 10 A rörsäkring typ gG överensstämmer med EN/IEC 60947-5-1
- Färg På Kapslingens Bottendel: ljusgrå (RAL 7035)
- Enhetens Korta Namn: XALD
- Vibrationsbeständighet: 5 gn (f= 12-500 Hz) överensstämmer med IEC 60068-2-6
- Elektrisk Livslängd: 1000000 cycles, AC-15, 2 A vid 230 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med EN/IEC 60947-5-1 appendix C, 1000000 cycles, AC-15, 3 A vid 120 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med EN/IEC 60947-5-1 appendix C, 1000000 cycles, AC-15, 4 A vid 24 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med EN/IEC 60947-5-1 appendix C, 1000000 cycles, DC-13, 0.2 A vid 110 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med EN/IEC 60947-5-1 appendix C, 1000000 cycles, DC-13, 0.5 A vid 24 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med EN/IEC 60947-5-1 appendix C
- Färg På Märkning: svart märkning på vitt trycke, vit märkning på grönt, rött eller svart trycke
- Motstånd Mot Högtryckstvätt: 7000000 Pa vid 55 °C, distans : 0.1 m
- Omgivningstemeperatur Vid Drift: -40-70 °C
- Färg På Lock: mörkgrå (RAL 7016)
- [Ui] Isolationsspänning: 600 V 3) överensstämmer med EN/IEC 60947-1
- Typ Av Produkt Eller Komponent: komplett tryckknappslåda
- Omgivande Lufttemperatur För Lagring: -40-70 °C
- Material I Anslutning: silverlegering (Ag/Ni)
- Positiv Öppning: med överensstämmer med EN/IEC 60947-5-1 appendix K
- Produktens Vikt: 0.234 kg
- Nema Kapslingsklass: NEMA 13, NEMA 4X
- Manöverdon Profil: 1 plan - 1 förhöjd tryckknapp
- [Uimp] Nominellt Motstånd Mot Pulsspänning: 6 kV överensstämmer med EN/IEC 60947-1
- [Ith] Konventionell Termisk Ström Okapslad Montering: 10 A överensstämmer med EN/IEC 60947-5-1
- Manöverdon Beskrivning: grön "I" 1 NO - röd "O" 1 NC
- Standarder: UL 508, EN/IEC 60947-5-1, EN/IEC 60947-5-5, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-5-1, CSA C22.2, JIS C8201-1
