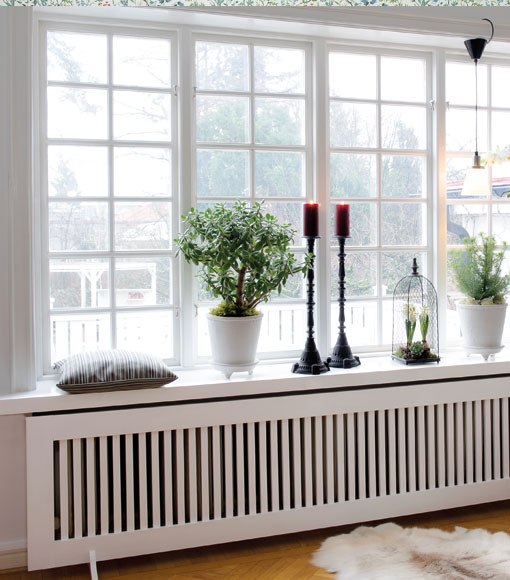

Bygg ett elementskydd

Det är kanske inte alla värmeelement som vinner priser för sin estetiska skönhet. Då är det tur att det är lätt åtgärdat med ett stiligt elementskydd som samtidigt släpper igenom den goa värmen. Bäst av allt är att det är ett roligt projekt som inte heller är så svårt eller kräver en hel arsenal av specialverktyg. Vill du så kan du även anpassa designen till just din stil.

Innan du börjar

Element, eller radiatorer som de egentligen heter, har oftast en enklare design med endast funktionen i centrum. För att råda bot på detta utan att för den skull behöva byta ut alla dina befintliga element till lite snyggare, är det betydligt billigare och enklare att bygga elementskydd. Elementen går inte att dölja helt då det måste till luftcirkulation runt för att värmen ska kunna spridas till rummet. Rätt gjort så hindras inte värmen till rummet, men tillåter dig att sätta din egen prägel med en egen design.

Då det är ett vanligt förekommande önskemål att dölja elementen så finns det också flera olika typer av skydd att välja bland. Vill du så går det att bygga ett skydd som fästs direkt i väggen eller hängs i fönsterbrädan, men enklast är ofta att göra ett som står på golvet. Då är det dessutom lätt att flytta när det är dags att städa.

Se denna guide som ett designförslag och konstruktionsidé, som du sedan kan anpassa efter dina förutsättningar och såklart just efter din smak.

Tips

En kap- & gersåg underlättar mycket och kan användas både till kapningarna och för att göra urtagen för sammanfogningen av delarna.

Kom ihåg

Runda av alla vassa kanter med ett sandpapper så blir målningen enklare och håller dessutom bättre.

Material

Din inköpslista för att göra projektet
Planhyvlad 15x27
Planhyvlad 15x27
Obehandlad furu
Ej i lager
20 95 kr /m
Planhyvlad 21x95
Planhyvlad 21x95
Obehandlad furu
Ej i lager
52 95 kr /m
Trälim Inne Midun
Ej i lager
69 95 kr /st
Midun Snickerispackel
Midun Snickerispackel
250ml, universal
Ej i lager
59 95 kr /st
Kvistlack Blank Sadolin
Ej i lager
199   kr /st
Träskruv FZB 5,0x70
Ej i lager
29 95 kr /st
SLIPARK 230X280MM TRÄ K120 BOSCH
Ej i lager
14 95 kr /st
SLIPPAPPER PSM K120 BOSCH
Ej i lager
109   kr /st
Borrsats trä
Borrsats trä
3-10 mm, 8 delar
Ej i lager
99 95 kr /st
Kolborstfri Skruvdragare 18V
Kolborstfri Skruvdragare 18V
18v, 2st Li-Ion 1,5 Ah batterier inkl väska
Ej i lager
1595   kr /st
Multislip Black & Decker KA280K-QS
Multislip Black & Decker KA280K-QS
Plan, hörn, detalj, excenterslip, Autoselect
Ej i lager
995   kr /st
Kap/gersåg Dewalt DWS773
Kap/gersåg Dewalt DWS773
4500 varv/min, 216mm klingdiameter, 1300W
Ej i lager
2999   kr /st
Sticksåg Dewalt DW343K-QS
Sticksåg Dewalt DW343K-QS
Justerbar pendelmekanism, integrerat dammutsug
Ej i lager
1899   kr /st
Bitssats
Bitssats
31st, Bältesclips
Ej i lager
99 95 kr /st
Slipkloss
Slipkloss
110x65x30mm
Ej i lager
23 95 kr /st
Vinkelhake
Ej i lager
39 95 kr /st
Stiftpenna Byggmax
Ej i lager
14 95 kr /st
Måttstock
Måttstock
mm-mått
Ej i lager
20   kr /st
Fogsvans
Fogsvans
Byggmax, 550mm
Ej i lager
60   kr /st
Snabbtving
Snabbtving
20cm 2-pack
Ej i lager
129   kr /st
Stämjärn
Ej i lager
118   kr /st
Hammare
Ej i lager
59   kr /st
Summa Inkl. moms
Från kr

Steg för steg

Följ vår steg-för-steg-guide som hjälper dig med projektet bygg ett elementskydd.

Klicka här för att ladda ner ritningen.

Steg 1

Såga till 2 st 2660 mm långa ramdelar A av planhyvlat virke 21x95 mm. Såga till 2 st 560 mm långa ramdelar B av planhyvlat virke 21x95 mm. Gör urtag i ändarna på alla delarna för montering halvt i halvt. Enklast går det med en kap- och gersåg som ställs in på halva virkets tjocklek och förs fram och tillbaka där urtaget ska vara. Jämna till med stämjärn vid behov.

Steg 2

Slipa elementskyddet och fötterna.

Steg 3

Trä på fötterna D på elementskyddet. Prova så att fötterna inte hamnar mitt för något rör. Flytta i så fall i sidled. Limma, förborra och skruva fast dem med var sin skruv 4,2x75 mm underifrån in i A.

Steg 4

Spackla och slipa efter behov.

Steg 5

Stryk eventuella kvistar två gånger med kvistlack.

Steg 6

Limma ihop ramen av delarna A och B. Mät och kontrollera så att diagonalerna är lika långa. Då är alla vinklar räta. Sätt i press och låt torka.

Steg 7

Såga till 51 st 430 mm långa spjälor C av planhyvlat virke 15x27 mm. Såga urtag 7,5x30 mm i båda ändar av spjälorna.

Steg 8

Provplacera spjälorna C jämnt fördelade i ramen. Börja med att placera ut mittenspjälan. Mellanrummen ska vara 21 mm. Använd en restbit av 21x95-virket från ramen som mellanlägg. Eftersom trä är ett levande material är det inte säkert att det går exakt jämnt ut. Det är bättre om de mellanrum som avviker lite är lika i båda ändar. Börja med den mittersta spjälan och limma och spika med dyckert 1,4x25 mm fast spjälorna vartefter ut mot ramens kortändar.

Steg 9

Gör en mall enligt ritningen för fötterna. Varje ruta är 10 mm. För över mallens form till en hyvlad list 21x95 mm. Såga ut fötternas form, helst med figursåg, annars med sticksåg med ett nytt blad. Slipa fötterna med sandpapper.

Steg 10

Måla en gång med grundfärg, slipa lätt och färdigstryk två gånger med snickerifärg.
