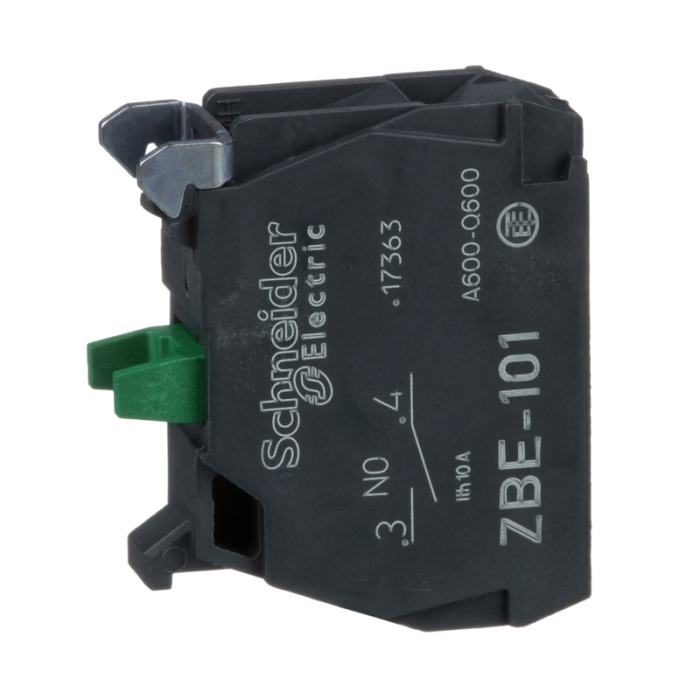

Detta Harmony XB4/XB5 kontaktblock har en slutande kontakt med skruvanslutning. Kontaktblocket möjliggör ett snabbt och enkelt montage och utbyte för dina tryckknappar och vred. Det monteras (klickas) snabbt och enkelt fast på montagesockeln och passar till både serierna Harmony XB4 i metall och Harmony XB5 i plast. Det skyddar operatörer från oväntad kontakt med strömförande kretsar tack vare dess kapslingsklass IP20. Klarar 1 miljon manövrar under 6 A belastning och detta medför mindre underhåll och skador i din installation. Dess breda intervall av driftstemperaturer från -40°C till 70°C möjliggör mångsidig användning av produkten.

• Slutande kontakt med pålitlig skruvanslutning
• Smidig, snabb installation och enkel utbyte
• Kompatibel med Harmony XB4 (metall) och XB5 (plast) serier
• Kapslingsklass IP20 för ökad användarsäkerhet
• Hög livslängd med 1 miljon manövrar vid 6 A belastning
• Driftstemperatur från -40°C till 70°C för mångsidig användning

Tryckknappar, vred, nödstopp och signallampor i metall - Harmony XB4 Ø 22 mm
Harmony XB4-serien erbjuder ett omfattande sortiment av tryckknappar, vred, nödstopp och signallampor i metall för håltagning Ø 22 mm, perfekta för olika industriella tillämpningar. Produkterna är tillverkade för att uppfylla de högsta standarderna av hållbarhet och funktionssäkerhet och kan därmed användas i en mängd olika miljöer, vare sig det är inom kontrollpaneler, apparatskåp, maskiner eller fordon. Med dess olika designalternativ, inklusive kromad eller svart frontring, samt möjligheten till anpassning, kan Harmony XB4-serien enkelt integreras i din befintliga design för att uppnå en modern och professionell finish. Hög skyddsklass och en omfattande temperaturtolerans gör dessa komponenter oerhört pålitliga i även de mest krävande arbetsförhållandena.

• Robust design med kromad eller svart frontring.
• Inkluderar tryckknappar, nödstopp, lamptryckknappar, vred, nyckelvred, lampvred och signallampor.
• Lämplig för kontrollpaneler, apparatskåp, maskiner och fordon.
• Modern infälld montering för en stilren look.
• Anpassningsbara med text, bild, symboler och logotyper.
• Hög skyddsklass upp till IP69K för tuffa miljöer.
• Drifttemperatur från -40 till +70 °C för extrem hållbarhet.

Specifikation

• Skyddsbehandling: TH
• Chocktålighet: 30 gn (varaktighet = 18 ms) för halv sinusacceleration överensstämmer med IEC 60068-2-27, 50 gn (varaktighet = 11 ms) för halv sinusacceleration överensstämmer med IEC 60068-2-27
• Elektrisk Komposition Kod: C1 (kvantitet <= 9 ), C2 (kvantitet <= 7 ), C3 (kvantitet <= 6 ), C4 (kvantitet <= 4 ), C5 (kvantitet <= 5 ), C6 (kvantitet <= 3 ), C7 (kvantitet <= 4 ), C8 (kvantitet <= 2 ), C9 (kvantitet <= 3 ), C12 (kvantitet <= 6 ), M1 (kvantitet <= 6 ), M2 (kvantitet <= 4 ), M3 (kvantitet <= 4 ), M5 (kvantitet <= 2 ), M6 (kvantitet <= 2 ), M7 (kvantitet <= 6 ), M8 (kvantitet <= 4 ), M9 (kvantitet <= 2 ), SF1 (kvantitet <= 3 ), SF2 (kvantitet <= 2 ), MF1 (kvantitet <= 2 ), MF2 (kvantitet <= 2 ), C10 (kvantitet <= 2 ), M4 (kvantitet <= 2 ), C13 (kvantitet <= 1 )
• Blockmontering: frontmontage
• Kontakttyp Och Komposition: 1 NO
• Positiv Öppning: utan
• Produktcertifieringar: CCC, UL, DNV, GL, GOST, LROS (Lloyds register of shipping), BV, CSA
• Produktens Vikt: 0.011 kg
• Produktbeskrivning: produkt i alla delar
• Typ Av Skruv: kors kompatibel med Pozidriv nr 1 skruvmejsel, slitsad kompatibel med plan Ø 4 mm skruvmejsel, slitsad kompatibel med plan Ø 5,5 mm skruvmejsel
• Försäljning Per Odelbar Kvantitet: 5
• Standarder: CSA C22.2, IEC 60947-5-1, UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
• Mekanisk Livslängd: 10000000 cycles
• Manöverrörelse: 2.6 mm (NO ändra elektrisk tillstånd), 4.3 mm (total rörelse)
• Kontakter Drift: långsamtbrytande
• Typ Av Produkt Eller Komponent: kontaktblock
• Användning Kontakter: standardkontakter
• [Ith] Konventionell Termisk Ström Okapslad Montering: 10 A överensstämmer med IEC 60947-5-1
• Typ Av Kontaktblock: singel
• Enhetens Korta Namn: ZBE
• Omgivningstemeperatur Vid Drift: -40-70 °C
• Åtdragningsmoment: 0.8-1.2 N.m överensstämmer med IEC 60947-1
• Produktområde: Harmony XB5, Harmony XB4
• [Ui] Isolationsspänning: 600 V 3) överensstämmer med IEC 60947-1
• Vibrationsbeständighet: 5 gn (f= 2-500 Hz) överensstämmer med IEC 60068-2-6
• Omgivande Lufttemperatur För Lagring: -40-70 °C
• Material I Anslutning: silverlegering (Ag/Ni)
• [Uimp] Nominellt Motstånd Mot Pulsspänning: 6 kV överensstämmer med IEC 60947-1
• Kortslutningsskydd: 10 A rörsäkring typ gG överensstämmer med IEC 60947-5-1
• [Ie] Märkdriftström: 3 A vid 240 V, AC-15, A600 överensstämmer med IEC 60947-5-1, 6 A vid 120 V, AC-15, A600 överensstämmer med IEC 60947-5-1, 0.1 A vid 600 V, DC-13, Q600 överensstämmer med IEC 60947-5-1, 0.27 A vid 250 V, DC-13, Q600 överensstämmer med IEC 60947-5-1, 0.55 A vid 125 V, DC-13, Q600 överensstämmer med IEC 60947-5-1, 1.2 A vid 600 V, AC-15, A600 överensstämmer med IEC 60947-5-1
• Elektrisk Livslängd: 1000000 cycles, AC-15, 2 A vid 230 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med IEC 60947-5-1 appendix C, 1000000 cycles, AC-15, 3 A vid 120 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med IEC 60947-5-1 appendix C, 1000000 cycles, AC-15, 4 A vid 24 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med IEC 60947-5-1 appendix C, 1000000 cycles, DC-13, 0.2 A vid 110 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med IEC 60947-5-1 appendix C, 1000000 cycles, DC-13, 0.5 A vid 24 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med IEC 60947-5-1 appendix C
• Manövreringskraft: 2.3 N NO ändra elektrisk tillstånd
• Anslutningar - Plintar: skruvanslutning, <= 2 x 1.5 mm² med ändhylsa överensstämmer med IEC 60947-1, skruvanslutning, >= 1 x 0.22 mm² utan ändhylsa överensstämmer med IEC 60947-1
