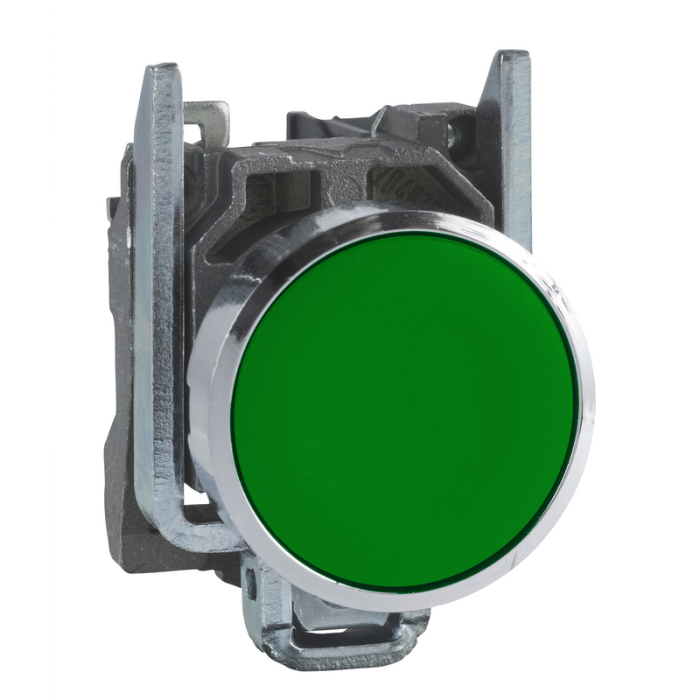

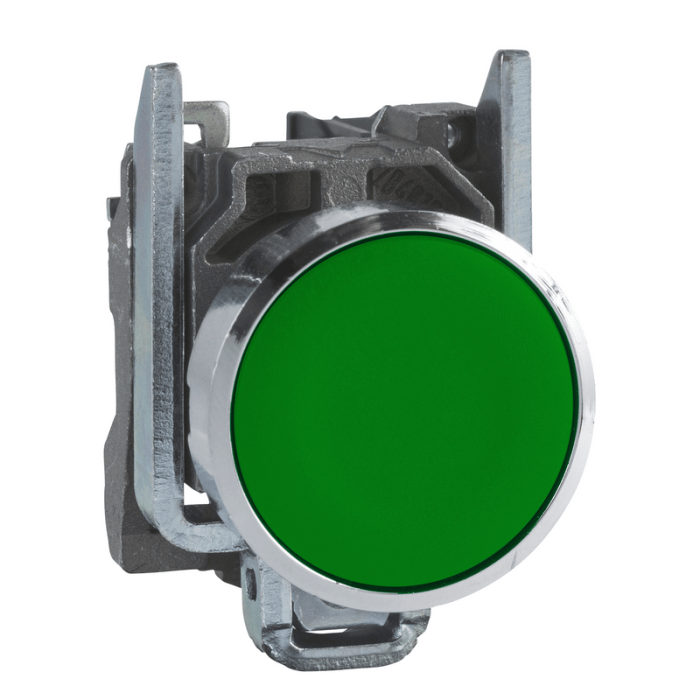

Denna tryckknapp är designad för att ge en högkvalitativ känsla samt ett tillförlitligt aktiveringsmetod för olika applikationer. Konstruerad av hållbart metallmaterial, erbjuder knappen en lång livslängd och pålitlighet. Den har en slät, grön yta som inte bara ser tilltalande ut utan också är enkel att rengöra. Dess slutande kontakt säkerställer att den kan användas effektivt i kretsar som kräver en kontakt som stänger vid knapptryckning, vilket gör den idealisk för många olika typer av maskiner och elektrisk utrustning.

• Robust tryckknapp i metallkonstruktion
• Elegant plan yta i grön färg
• Enkel integrering med en slutande kontaktfunktion

Tryckknappar, vred, nödstopp och signallampor i metall - Harmony XB4 Ø 22 mm
Harmony XB4-serien erbjuder ett omfattande sortiment av tryckknappar, vred, nödstopp och signallampor i metall för håltagning Ø 22 mm, perfekta för olika industriella tillämpningar. Produkterna är tillverkade för att uppfylla de högsta standarderna av hållbarhet och funktionssäkerhet och kan därmed användas i en mängd olika miljöer, vare sig det är inom kontrollpaneler, apparatskåp, maskiner eller fordon. Med dess olika designalternativ, inklusive kromad eller svart frontring, samt möjligheten till anpassning, kan Harmony XB4-serien enkelt integreras i din befintliga design för att uppnå en modern och professionell finish. Hög skyddsklass och en omfattande temperaturtolerans gör dessa komponenter oerhört pålitliga i även de mest krävande arbetsförhållandena.

• Robust design med kromad eller svart frontring.
• Inkluderar tryckknappar, nödstopp, lamptryckknappar, vred, nyckelvred, lampvred och signallampor.
• Lämplig för kontrollpaneler, apparatskåp, maskiner och fordon.
• Modern infälld montering för en stilren look.
• Anpassningsbara med text, bild, symboler och logotyper.
• Hög skyddsklass upp till IP69K för tuffa miljöer.
• Drifttemperatur från -40 till +70 °C för extrem hållbarhet.

Specifikation

• Produktens Vikt: 0.08 kg
• Skyddsbehandling: TH
• Höjd: 47 mm
• Chocktålighet: 30 gn (varaktighet = 18 ms) för halv sinusacceleration överensstämmer med IEC 60068-2-27, 50 gn (varaktighet = 11 ms) för halv sinusacceleration överensstämmer med IEC 60068-2-27
• Positiv Öppning: utan
• Typ Av Skruv: kors kompatibel med Philips nr 1 skruvmejsel, kors kompatibel med Pozidriv nr 1 skruvmejsel, slitsad kompatibel med plan Ø 4 mm skruvmejsel, slitsad kompatibel med plan Ø 5,5 mm skruvmejsel
• Anslutningar - Plintar: skruvanslutning, <= 2 x 1.5 mm² med ändhylsa överensstämmer med IEC 60947-1, skruvanslutning, 1 x 0.22...2 x 2.5 mm² utan ändhylsa överensstämmer med IEC 60947-1
• Försäljning Per Odelbar Kvantitet: 1
• Montagediameter: 22 mm
• Mekanisk Livslängd: 10000000 cycles
• Manöverrörelse: 2.6 mm (NO ändra elektrisk tillstånd), 4.3 mm (total rörelse)
• Kontakter Drift: långsamtbrytande
• Beskrivning Anslutning Iso N°1: (13-14)NO
• Manövreringskraft: 3.8 N NO ändra elektrisk tillstånd
• Bredd: 30 mm
• Användning Kontakter: standardkontakter
• Typ Av Produkt Eller Komponent: tryckknapp
• [Ith] Konventionell Termisk Ström Okapslad Montering: 10 A överensstämmer med IEC 60947-5-1
• Typ Av Huvud: standard
• Produktcertifieringar: CSA, GL, BV, UL listad, DNV, LROS (Lloyds register of shipping)
• Kontaktbestyckning: 1 NO
• Motstånd Mot Högtryckstvätt: 7000000 Pa vid 55 °C, distans : 0.1 m
• Omgivningstemeperatur Vid Drift: -40-70 °C
• Ik-Skyddsgrad: IK06 överensstämmer med IEC 50102
• Åtdragningsmoment: 0.8-1.2 N.m överensstämmer med IEC 60947-1
• Material Frontring: kromaterad metall
• [Ui] Isolationsspänning: 600 V 3) överensstämmer med IEC 60947-1
• Enhetens Korta Namn: XB4
• Omgivande Lufttemperatur För Lagring: -40-70 °C
• Vibrationsbeständighet: 5 gn (f= 2-500 Hz) överensstämmer med IEC 60068-2-6
• Material I Anslutning: silverlegering (Ag/Ni)
• Standarder: JIS C8201-5-1, IEC 60947-5-5, UL 508, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2, JIS C8201-1
• Nema Kapslingsklass: NEMA 13, NEMA 4X
• [Uimp] Nominellt Motstånd Mot Pulsspänning: 6 kV överensstämmer med IEC 60947-1
• Elektrisk Tillförlitlighet Iec 60947-5-4: λ < 10exp(-6) vid 5 V och 1 mA i ren miljö överensstämmer med IEC 60947-5-4, λ < 10exp(-8) vid 17 V och 5 mA i ren miljö överensstämmer med IEC 60947-5-4
• Produktbeskrivning: komplett produkt
• Kortslutningsskydd: 10 A rörsäkring typ gG överensstämmer med IEC 60947-5-1
• Material Montagehållare: zamak
• Djup: 52 mm
• [Ie] Märkdriftström: 3 A vid 240 V, AC-15, A600 överensstämmer med IEC 60947-5-1, 6 A vid 120 V, AC-15, A600 överensstämmer med IEC 60947-5-1, 0.1 A vid 600 V, DC-13, Q600 överensstämmer med IEC 60947-5-1, 0.27 A vid 250 V, DC-13, Q600 överensstämmer med IEC 60947-5-1, 0.55 A vid 125 V, DC-13, Q600 överensstämmer med IEC 60947-5-1, 1.2 A vid 600 V, AC-15, A600 överensstämmer med IEC 60947-5-1
• Produktområde: Harmony XB4
• Elektrisk Livslängd: 1000000 cycles, AC-15, 2 A vid 230 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med IEC 60947-5-1 appendix C, 1000000 cycles, AC-15, 3 A vid 120 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med IEC 60947-5-1 appendix C, 1000000 cycles, AC-15, 4 A vid 24 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med IEC 60947-5-1 appendix C, 1000000 cycles, DC-13, 0.2 A vid 110 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med IEC 60947-5-1 appendix C, 1000000 cycles, DC-13, 0.5 A vid 24 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med IEC 60947-5-1 appendix C
• Överspänningskategori: klass I överensstämmer med IEC 60536
• Form På Signalenhetens Huvud: rund
