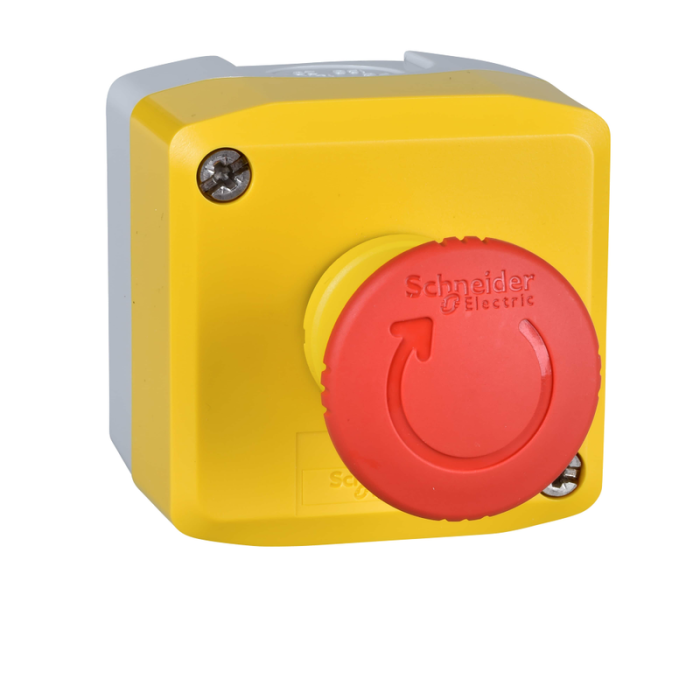

Denna Harmony XAL gula och kompletta tryckknappslåda i plast med nödstopp är idealisk för en snabb installation. Nödstoppet är svampformat, har en diameter på 40 mm, vridåterställning och två brytande kontakter med skruvanslutning. Denna tryckknappslåda för nödstoppsfunktion är idealisk för situationer där snabba åtgärder krävs för att en process eller maskin ska fungera korrekt och snabbt kunna stoppas. Den är slagtålig, dammbeständig, vattentålig och vibrationsbeständig tack vare dess kapslingsklass IP66 / IP67 / IP69 / IP69K, vilket gör den idealisk för användning i tuffa miljöer. Dess breda intervall av driftstemperaturer från -40°C till 70°C möjliggör mångsidig användning av produkten.

• Komplett tryckknappslåda för nödstopp i robust gul plast
• Svampformat nödstopp med 40 mm diameter och vridåterställning
• Innehåller två brytande kontakter med skruvanslutning
• IP66 / IP67 / IP69 / IP69K klassificering: slag-, damm-, vatten- och vibrationstålig
• Lämpad för tuffa miljöer med driftstemperaturområde från -40°C till 70°C

Specifikation

• Skyddsbehandling: TH
• Chocktålighet: 30 gn (varaktighet = 18 ms) för halv sinusacceleration överensstämmer med IEC 60068-2-27, 50 gn (varaktighet = 11 ms) för halv sinusacceleration överensstämmer med IEC 60068-2-27
• Överspänningskategori: klass II överensstämmer med IEC 60536
• Manöverrörelse: 1.5 mm (NC ändra elektrisk tillstånd), 4.3 mm (total rörelse)
• Typ Av Skruv: kors kompatibel med Philips nr 1 skruvmejsel, kors kompatibel med Pozidriv nr 1 skruvmejsel, slitsad kompatibel med plan Ø 4 mm skruvmejsel, slitsad kompatibel med plan Ø 5,5 mm skruvmejsel
• Produktdestination: för XB5 Ø 22 mm signal- och manöverenheter
• Återställning: vridåterställning
• Positiv Öppning: med överensstämmer med IEC 60947-5-1 appendix K
• Material: Polykarbonat
• Kabelingång: 1 knock-out för kabelingång 0-14 mm, 2 knock-outs för Pg 12 och ISO M20 förskruvning 0-12 mm
• Ik-Skyddsgrad: IK03 överensstämmer med IEC 62262
• Kontakter Drift: långsamtbrytande
• Färg På Kapslingens Bottendel: ljusgrå (RAL 7035)
• [Ith] Konventionell Termisk Ström Okapslad Montering: 10 A överensstämmer med IEC 60947-5-1
• Vibrationsbeständighet: 5 gn (f= 12-500 Hz) överensstämmer med IEC 60068-2-6
• Standarder: IEC 60204-1, JIS C 4520, IEC 60947-5-1, IEC 60364-5-53, ISO 13850, CSA C22.2, UL 508, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-1
• Motstånd Mot Högtryckstvätt: 7000000 Pa vid 55 °C, distans : 0.1 m
• Omgivningstemeperatur Vid Drift: -40-70 °C
• Åtdragningsmoment: 0.8-1.2 N.m överensstämmer med IEC 60947-1
• Manöverdon Profil: 1 svamptryckknapp
• Manövreringskraft: 44 N
• [Ui] Isolationsspänning: 600 V 3) överensstämmer med IEC 60947-1
• Typ Av Produkt Eller Komponent: komplett tryckknappslåda
• Omgivande Lufttemperatur För Lagring: -40-70 °C
• Material I Anslutning: silverlegering (Ag/Ni)
• Manöverdon Beskrivning: röd omärkt 2 NC
• Nema Kapslingsklass: NEMA 13, NEMA 4X
• [Uimp] Nominellt Motstånd Mot Pulsspänning: 6 kV överensstämmer med IEC 60947-1
• Enhetens Korta Namn: XALK
• Färg På Lock: gul (RAL 1021)
• Tryckknappslåda Applikation: nödbrytningsfunktion, nödstoppsfunktion
• Kortslutningsskydd: 10 A rörsäkring typ gG överensstämmer med IEC 60947-5-1
• [Ie] Märkdriftström: 3 A vid 240 V, AC-15, A600 överensstämmer med IEC 60947-5-1, 6 A vid 120 V, AC-15, A600 överensstämmer med IEC 60947-5-1, 0.1 A vid 600 V, DC-13, Q600 överensstämmer med IEC 60947-5-1, 0.27 A vid 250 V, DC-13, Q600 överensstämmer med IEC 60947-5-1, 0.55 A vid 125 V, DC-13, Q600 överensstämmer med IEC 60947-5-1, 1.2 A vid 600 V, AC-15, A600 överensstämmer med IEC 60947-5-1
• Produktområde: Harmony XALK
• Produktens Vikt: 0.194 kg
• Elektrisk Livslängd: 1000000 cycles, AC-15, 2 A vid 230 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med IEC 60947-5-1 appendix C, 1000000 cycles, AC-15, 3 A vid 120 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med IEC 60947-5-1 appendix C, 1000000 cycles, AC-15, 4 A vid 24 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med IEC 60947-5-1 appendix C, 1000000 cycles, DC-13, 0.2 A vid 110 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med IEC 60947-5-1 appendix C, 1000000 cycles, DC-13, 0.5 A vid 24 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med IEC 60947-5-1 appendix C
• Mekanisk Livslängd: 300000 cycles
• Elektrisk Tillförlitlighet Iec 60947-5-4: λ < 10exp(-6) vid 5 V, 1 mA överensstämmer med IEC 60947-5-4, λ < 10exp(-8) vid 17 V, 5 mA överensstämmer med IEC 60947-5-4
• Anslutningar - Plintar: skruvanslutning, <= 2 x 1.5 mm² med ändhylsa överensstämmer med IEC 60947-1, skruvanslutning, >= 1 x 0.22 mm² utan ändhylsa överensstämmer med IEC 60947-1
