Dra kabelrör för nätverkskablar

Att ansluta sin utrustning via ett fast installerat nätverk har många fördelar jämfört med den trådlösa inkopplingen och kan vara ett bra komplement till detta. Uppkopplingen blir både snabbare och stabilare, vilket kan ha positiva effekter oavsett om du är en gamer eller behöver ett hemmakontor. Ska du ändå renovera kan det vara läge att även installera rör och dosor för ett fast nätverk.

Innan du börjar

Det finns många missuppfattningar kring vad som gäller för att få göra åtgärder på en fast elinstallation. Utan att vara auktoriserad får du som lekman installera det som kallas klenspänning, vilket innebär högst 50 V för växelspänning eller 120 V för likspänning. Hit räknas installationer för telefon, nätverk eller högtalakablar. Utöver detta får du även byta ut ett vanligt uttag eller brytare mot likvärdig om du har nödvändig kännedom, samt byta ut trasiga proppar.

Kabelskyddsrör och dosor är en del av det dubbla isoleringsskyddet som elinstallationer enligt lag ska ha. Därför är detta behörighetskrävande om det ska användas till den fasta installationen. Däremot finns inga hinder att installera kabelrör och dosor för nätverkskablar eller högtalarinstallationer inuti en vägg. Det är samma typ av utrustning som används, men du får aldrig blanda eller koppla ihop rör och dosor för nätverk med övrig elinstallation.

Underhåll

Nätverksuttag som ofta kopplas i och ur kan slitas med tiden, vilket kan medföra glappkontakt och en instabil anslutning. Då är det bara att byta uttag eller koppla över till wifi.

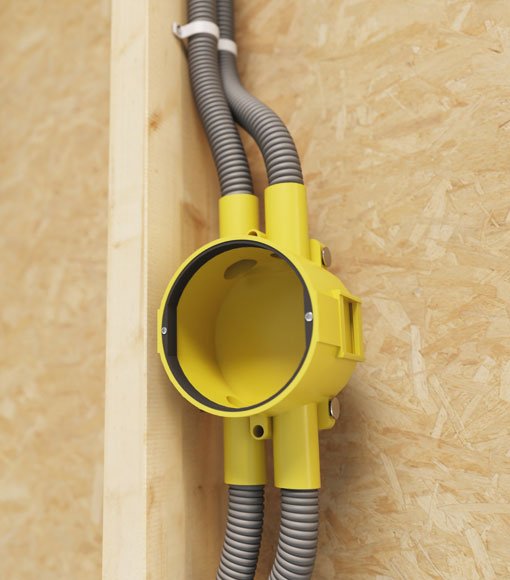

Dra kabelrör för nätverk | ByggmaxDra kabelrör för nätverk | Byggmax

Tips

Drar du ett trådbundet nätverk i huset så ta med i beräkningen att enkelt kunna uppgradera samt utöka installationen i framtiden.

Kom ihåg

Planera väl och planera tidigt för att på så sätt både underlätta dragningen av skyddsrören och få det resultat du önskar.

Apparatdosor och kopplingsdosor i väggar bör sitta på samma höjd för att ge ett enhetligt uttryck. Kopplingsdosor och apparatdosor bör sitta rakt ovanför varandra om möjligt.

Material

Din inköpslista för att göra projektet
TRÅDSPIK VFZ 100X3,4
TRÅDSPIK VFZ 100X3,4
Varmförzinkad, 125st
Ej i lager
89 95 kr /st
Skruv 3,5x25mm KFX Habo
Ej i lager
33 95 kr /st
Flexrör, ring
Flexrör, ring
Flexrör 16mm 50M 320N För El Installation Grå Ej F Ingutn.
Ej i lager
269   kr /st
Apparatdosa, för montage av strömbrytare och vägguttag
Apparatdosa, för montage av strömbrytare och vägguttag
Apparatdosa Gul D-Gips Inkl Låsfjäder
Ej i lager
16 95 kr /st
Kopplingsdosa med låsfjädrar
Kopplingsdosa med låsfjädrar
Kopplingsdosa Gul D-Gips Inkl Låsfjäder
Ej i lager
24 95 kr /st
Kopplingsdosa med låsfjädrar
Kopplingsdosa med låsfjädrar
Kopplingsdosa Grön E-Gips Inkl Låsfjäder
Ej i lager
19 95 kr /st
Rörböjar till VP-rör
Rörböjar till VP-rör
Rörböj 16mm Till Vp Rör 3St Per påse
Ej i lager
37 95 kr /st
Doslock för kopplingsdosa, skruvfastsättning
Doslock för kopplingsdosa, skruvfastsättning
Doslock F Kopplingsdosa 100mm För Skruvfastsättn.
Ej i lager
17 95 kr /st
Doslock för kopplingsdosa, skruvfastsättning & ledningsuttag
Doslock för kopplingsdosa, skruvfastsättning & ledningsuttag
Doslock F Kopplingsdos D100mm Skruvfastsättning M Leduttag
Ej i lager
17 95 kr /st
Skarvmuffar till VP-rör
Skarvmuffar till VP-rör
Skarvmuff 16 mm 6St/påse Till Vp Rör
Ej i lager
24 95 kr /st
Kopplingsdosa klämmor 1 eller 2 kablar, med packning
Kopplingsdosa klämmor 1 eller 2 kablar, med packning
För våta utrymmen, kopplingsdosa M Gummipackning Ip44
Ej i lager
49 95 kr /st
Ledningshållare JR för skruv, dubbel, rostfritt stål, SB-pack
Ej i lager
34 95 kr /st
Kopplingsdosa med 5 klämmor
Kopplingsdosa med 5 klämmor
Kopplingsdosa 5 Klämmor
Ej i lager
34 95 kr /st
Apparatdosa, för montage av strömbrytare och vägguttag
Apparatdosa, för montage av strömbrytare och vägguttag
Apparatdosa Grön E-Gips Inkl Låsfjäder
Ej i lager
15 95 kr /st
VP-rör, i längder om 2 m
VP-rör, i längder om 2 m
Vp Rör 16mm 2m-Längd
Ej i lager
14 95 kr /st
Hammare
Ej i lager
59 95 kr /st
Böjfjäder
Böjfjäder
Stålspiral Böjfjäder 16mm
Ej i lager
48 95 kr /st
Dragfjäder
Dragfjäder
Dragfjäder Plast 10M
Ej i lager
79 95 kr /st
Totalsumma Inkl. moms
Från kr

Steg för steg

Följ vår steg-för-steg-guide som hjälper dig med projektet dra kabelrör för nätverk.

Steg 1

Planera först var du vill ha dina nätverksuttag och hur dragningen ska göras till de aktuella anslutningspunkterna, till exempel en router.

Steg 2

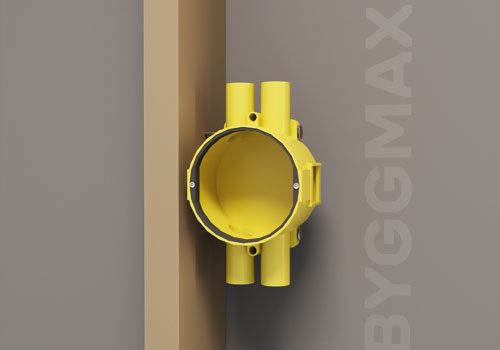

Fäst sedan apparatdosor i reglarna på den höjd du önskar ha uttaget. I träreglar är detta lätt då dosorna är anpassade med fästhål för olika typer av montage.

Steg 3

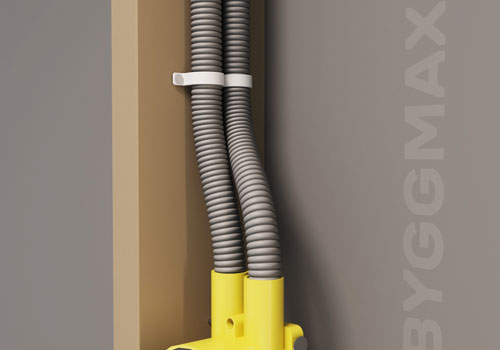

Fäst VP-rör eller flexrör i dosans anslutning och se till att den sitter ordentligt.

Steg 4

Röret ska fästas med klammer mitt på regeln så att den hamnar så djupt det går i väggen, från båda håll. Detta gör att risken minskar för att spika eller skruva i röret vid upphängning av tavlor eller hyllor.

Steg 5

VP-rör är styvare och klarar sig med en klammer per meter medan flexrör normalt behöver fästas tätare. Det viktiga är att röret sitter fast så att det inte flyttar på sig när kablar ska dras i.

Steg 6

Vid större installationer är det brukligt att sätta en kopplingsdosa uppe vid taket där förgreningar kan göras. Det är dessutom fördelaktigt när det är längre sträckor av skyddsrör som ska dras, då det blir lättare att dra i kabel när det finns ”hållplatser” på vägen. För att inte göra det onödigt svårt att få i kabel är det brukligt med en kopplingsdosa efter ca 10 m skyddsrör.

Steg 7

Behöver du kapa ett VP-rör eller flexrör görs detta enkelt med en kniv.

Steg 8

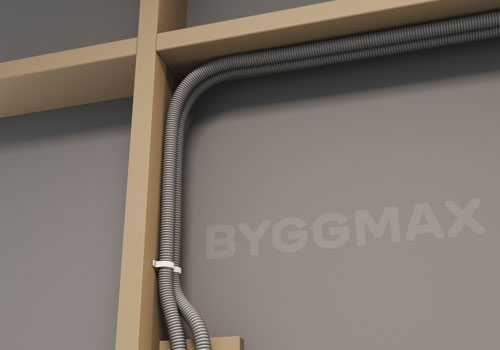

VP-rör och flexrör dras normalt vertikalt upp mot taket och sedan horisontellt. Detta gör att risken för att råka spika eller skruva i skyddsrören minskar, samtidigt blir det enklare att isolera väggen.

Steg 9

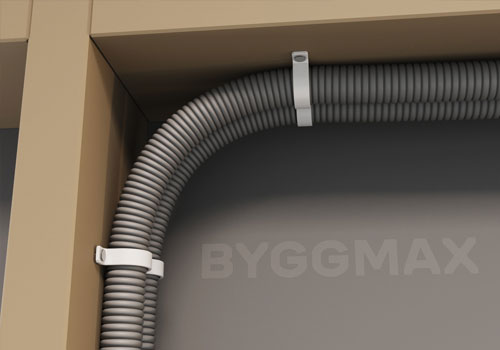

Böjarna kan lösas på flera sätt, antingen används färdiga böjar till VP-rör eller så bockar man VP-rören med hjälp av en böjfjäder. Fjädern träs in i röret där bocken ska göras och sedan är det lätt att böja i önskad vinkel. Flexrör, är som namnet antyder, väldigt flexibla och kan böjas utan böjfjäder. Se till att böjen inte blir för kraftig. Föreställ dig att böjen ska passa runt en fotboll, så blir den lagom.

Steg 10

Eftersom skyddsrören ska sitta fast i väggen så krävs extra klammer före och efter böjar, vilket är extra viktigt när det kommer till flexrör.

Steg 11

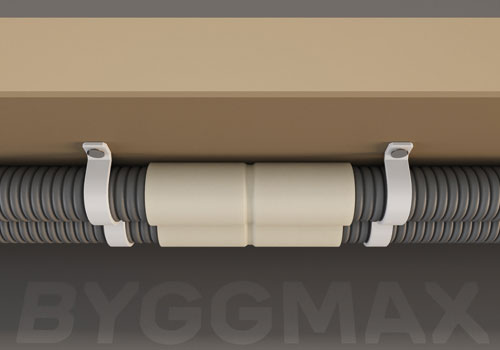

Behöver du skarva ett skyddsrör finns det skarvmuffar som träs över de båda rörändarna som ska skarvas. Se till att rören går i ordentligt och fäst med klammer på båda sidor om skarven.

Steg 12

Dragning av skyddsrör i taket görs på samma sätt som i väggarna och behöver du en anslutningsmöjlighet här, till exempelvis en trådlös accesspunkt eller brandvarnare, kan du välja på att bara släppa ut ett rör eller montera en takdosa. Takdosorna är egentligen till för att klara att bära lampor på upp till 15 kilo, så dessa bör fästas ordentligt i undertaket.
