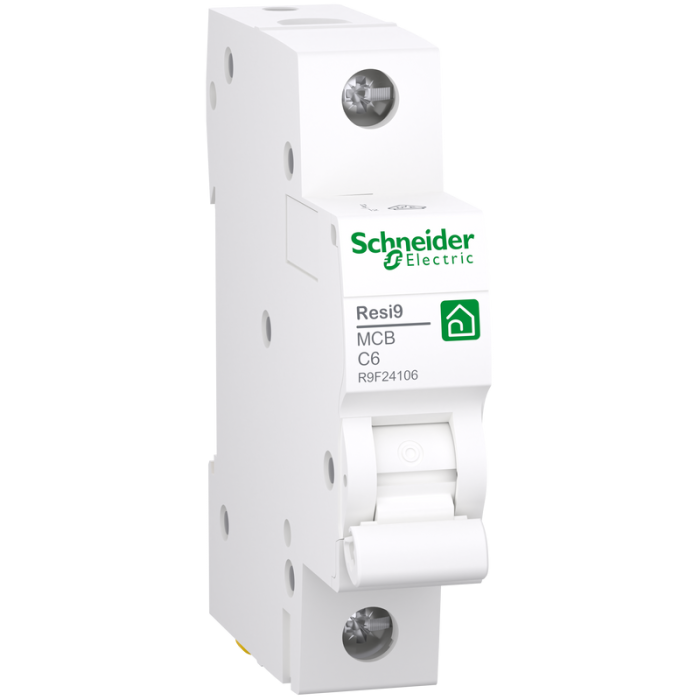

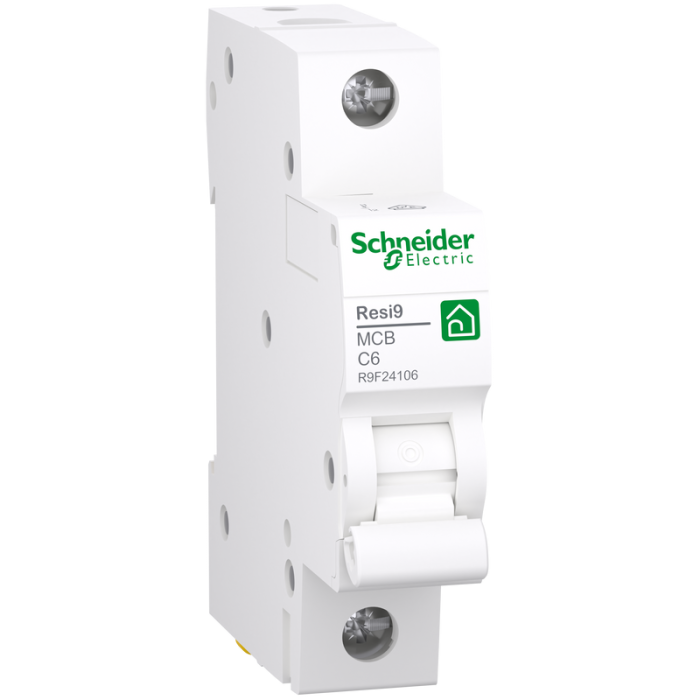

Dvärgbrytare Resi9 är skräddarsydd för användning där säkerhet och tillförlitlighet är a och o. Med utlösningskarakteristik C är dessa dvärgbrytare perfekta för att skydda belysning och värmekretsar, med förmågan att hantera kortvariga högre strömstötar utan att kompromissa med skyddsnivån. De smidiga anslutningarna via fasskenor av gaffeltyp kombinerat med hylsklämma gör installationen både enkel och säker, vilket gör Resi9 till ett utmärkt val för både hem och små affärslokaler.

• Finns i 1-poligt och 3-poligt utförande
• Utlösningskarakteristik C för pålitligt skydd
• Optimerad för användning i bostäder och små kommersiella byggnader
• Anslutningar designade för gaffeltyp fasskenor och hylsklämma
• C-kurvan tillåter kortvariga högre strömstötar, perfekt för belysnings- och värmekretsar

Automatsäkring med hög brytförmåga och anslutningsflexibilitet
Denna avancerade automatsäkring är designad för att ge pålitligt överströmsskydd. Med kapacitet för 1-polig ström från 6 till 25 A och 3-polig ström från 10 till 40 A vid 300, säkerställer den att ditt elsystem fungerar säkert. Anordningen har en märkspänning på 230/400V AC och klarar av brytförmågor upp till 6 och 10kA enligt EN60898. Utrustad med en preciserad utlösningskarakteristik med B-kurva för skydd mot överlast och C-kurva för skydd mot kortslutning är denna säkring ideal för en mängd olika applikationer. Dessutom erbjuder den dubbelanslutning på nedsidan för fasskena och kabel med en anslutningsbar area på 16 mm2. Den ger även möjlighet att koppla in kabel och Power Tag på ovansidan. Utförandet är stilrent i Exxact Vit RAL 9003, vilket gör den till ett praktisk och estetiskt tillägg till alla elinstallationer.

• Märkström: 1-polig 6 till 25 A, 3-polig 10 till 40 A vid 300
• Märkspänning: 230/400V AC
• Åtdragningsmoment: 6-25A 2N.m, 32-40A 3,5 N.m med bits PZ2
• Brytförmåga: 6 och 10kA enligt EN60898
• Utlösningskarakteristik: B-kurva mellan 3-5 x In och C-kurva mellan 5-10 x In
• Anslutningar: Dubbelanslutning på nedsidan för fasskena och kabel
• Anslutningsbar area: 16 mm2
• Ovansida 16 mm2 för kabel och Power Tag
• Färg: Exxact Vit RAL 9003

Resi9 – Ett framtidssäkrat normsystem
Upptäck Resi9, det innovativa normsystemet som inte bara erbjuder en distinkt och tidsbesparande design utan också garanterar hög prestanda och säkerhet för ditt hem. Med en Reddot Award-vinnande kapslingsdesign, är Resi9 estetiskt tilltalande medan den uppfyller alla praktiska behov. Systemet kommer komplett med en uppsättning verktyg för att snabbt och enkelt konfigurera din central och generera alla nödvändiga installation- och underhållsdokument. Grunden för Resi9 är mer än ett halvt sekel av tillförlitlighet och innovation, vilket ger dig frid och trygghet att du har ett säkert och funktionellt system som skyddar ditt hem.

• Innovativ kapsling med priserad design – Reddot Award-vinnare.
• Effektivisera arbetet med kompletta hjälpmedel för installation och dokumentation.
• Pålitligt hemskydd som drar nytta av över 50 års branscherfarenhet.

Bli snabbt en Resi9-expert
Resi9 är konstruerad för att underlätta installationen och är ett koncentrat av innovation samt uppfinningsrikedom. Detta system är skräddarsytt för bostäder och är lätt att installera i villor och lägenheter, vare sig det är i samband med nykonstruktion eller renoveringsprojekt. Med hjälp av de tillhörande onlineverktygen är Resi9 enkel att konfigurera och driftsätta, vilket garanterar en mer effektiv och konkurrenskraftig installationsprocess.

• Designad för att förenkla installation
• Innovativ och uppfinningsrik konstruktion
• Idealisk för både nya och renoverade bostäder
• Enkel att installera i villor och lägenheter
• Konfigurerbar och driftsättbar med onlineverktyg

Specifikation

• Kombinerad Skenfördelning Kompabilitet: botten: Biconnect
• Mekanisk Livslängd: 10000 cycles
• Ip-Kapslingsklass: IP20 conforming to IEC 60529, IP40 (normkapsling) conforming to IEC 60529
• Omgivande Lufttemperatur För Lagring: -40-60 °C
• Lokal Indikering: TILL/FRÅN indikering
• [Ui] Isolationsspänning: 440 V AC 50/60 Hz
• Föroreningsgrad: 2 överensstämmer med EN/IEC 60898-1
• Kurvkod: C
• Färg: Vit (RAL 9003)
• Produktnamn: Resi9 MCB
• Överspänningskategori: III
• Anslutningar - Plintar: tunnelplintar (topp eller botten) - <= 25 mm² - solid, tunnelplintar (topp eller botten) - <= 16 mm² - flexibel med hylsa, tunnelplintar (topp eller botten) - <= 16 mm² - flexibel
• Beskrivning Låsmöjligheter: hänglås i FRÅN-läge
• Magnetisk Utlösningsnivå: 5...10 x In AC
• Typ Av Produkt Eller Komponent: dvärgbrytare
• Höjd: 85 mm
• Jordfelsskydd: utan
• Montagesätt: clip-on
• Material Kåpa: återvunnen plast
• Enhetsapplikation: distribution
• Begränsningsklass: 3 överensstämmer med EN/IEC 60898-1
• Utlösarteknik: termisk-magnetisk
• Nätverksfrekvens: 50/60 Hz
• Produktfamilj: Resi9
• Montagefästen: DIN-skena
• Standarder: EN/IEC 60898-1
• Typ Av Nät: AC
• Djup: 75 mm
• Manövertyp: vippa
• Omgivningstemperatur Vid Drift: -25-60 °C
