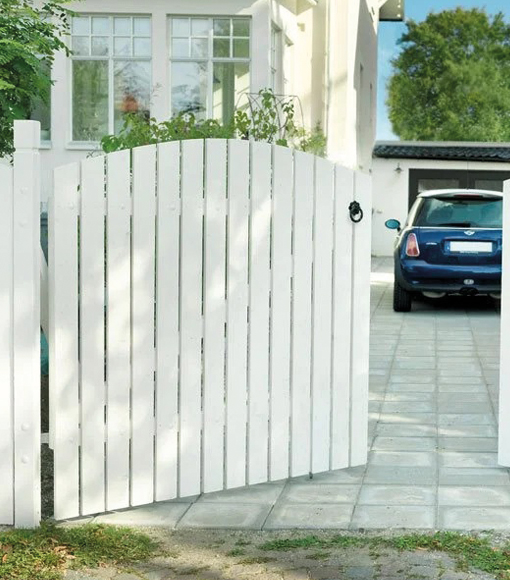

GRIND MED STOLPAR

En enkel och vacker dubbelgrind till uppfarten behöver inte vara svår att bygga, men kan bidra till och förstärka ditt hems karaktär. Dessutom blir den en naturlig förlängning av ditt staket och bildar en naturlig gräns för din tomt. Med en grind kan du även få förmånen att välja på vilken sida om tomtgränsen som barn och hundar ska vara, vilket inte minst uppskattas av brevbäraren.

INNAN DU BÖRJAR

Grindar frestas hårt av vädrets makter från alla håll, så olja in alla delar noga med en impregnerande olja innan grundmålning. Var extra noga med ändträ och måla alla delarna innan du monterar ihop dem, det blir enklare så. Sista strykningen gör du dock när grinden är helt klar, så täcks även skruvarna med färg.

Denna guide beskriver arbetsgången för en lättbyggd dubbelgrind som du kan anpassa efter dina förutsättningar. På så sätt kan du lätt skapa en vacker grind som smälter ihop med karaktären för just ditt hem och den närliggande miljön.

Underhåll

Då en grind är hårt utsatt från alla håll kommer du att behöva måla om grinden med jämna mellanrum. Vänta inte för länge för då blir arbetet mer omfattande.

TIPS

Det går fortare att olja, grunda och måla innan montering. Lägg spjälorna intill varandra på ett par bockar och måla flera i taget. Avsluta med ett sista lager färg när grinden är klar.

KOM IHÅG

Olja in alla delar noga med impregnerande grundolja och var särskilt noga med ändträ.

Material

Din inköpslista för att göra projektet
Regel 45x70
Regel 45x70
C14 klass
x
Slut i lager
15 95 kr /m
x
21x95 Ytterpanel
21x95 Ytterpanel
Virkesåtgång: ca 10,6 lpm/m2
x
Slut i lager
10 85 kr /m
x
Träskruv C4 4,5x50
Träskruv C4 4,5x50
Ytbehandlad, 200st
Slut i lager
92 95 kr /st
Betongplint
Betongplint
500mm, 3", 35kg
Slut i lager
79 95 kr /st
Bult i lösvikt
Bult i lösvikt
Sexkantsbult M6S, förzinkad och varmförzinkad
Slut i lager
99 95 kr /kg
Mutter och bricka i lösvikt
Mutter och bricka i lösvikt
Förzinkad och varmförzinkad
Slut i lager
99 95 kr /kg
Hakgångjärn
Slut i lager
179   kr /st
Fransk träskruv i lösvikt
Slut i lager
99 95 kr /kg
Grindlås
Slut i lager
239   kr /st
Grundolja V klar Färglös
Grundolja V klar Färglös
1L, utefärg, vattenburen
Slut i lager
119   kr /st
Trägrund utomhus V Vit
Trägrund utomhus V Vit
3L, grundfärg, vattenburen
Slut i lager
299   kr /st
Oljefärg V Vit
Oljefärg V Vit
10L, fasadfärg, utefärg, vattenburen
Slut i lager
899   kr /st
70x70 Stolpe Impregnerad Grön
Slut i lager
33 95 kr /m
Snickarpenna Byggmax
Slut i lager
9 95 kr /st
Måttstock
Måttstock
Mm-mått
Slut i lager
24 95 kr /st
Bitssats
Bitssats
31st, Bältesklips
Slut i lager
99 95 kr /st
Kap/gersåg Dewalt DWS773
Kap/gersåg Dewalt DWS773
4500 varv/min, 216mm klingdiameter, 1300W
Slut i lager
2695   kr /st
Kolborstfri Skruvdragare 18V
Kolborstfri Skruvdragare 18V
18v, 2st Li.Ion 1,5 Ah batterier inkl väska
Slut i lager
1499   kr /st
Fogsvans
Fogsvans
BYGGmax, 500mm
Slut i lager
59 95 kr /st
Totalsumma Inkl. moms
Från kr

Steg för steg

Grindar frestas hårt av väder och vind. Olja in alla delar noga med impregnerande grundolja och var särskilt noga med ändträ. Grunda med utegrund och färdigmåla, förslagsvis med fönsterfärg som ger en hård och tålig yta. Det går fortare att olja, grunda och måla innan montering. Lägg spjälorna intill varandra på ett par bockar och måla flera i taget. Avsluta med ett sista lager färg när grinden är klar.
Steg 1

Gräv hål för grindstolparnas plintar ca 200 mm djupare än plintarnas höjd. Fyll med grus upp till den nivå där plinten ska stå. Packa väl genom att stöta en kraftig regel eller liknande hårt i botten. Ställ ner plintarna och justera noga i höjdled och sidled. Sätt gärna en regelbit i plinten att loda mot. Fixera plintarna med sten och grus och häll ner lite grovbetong nertill runt plintarna. Fyll upp resten med grus och jord. Vattna så att fyllningen sätter sig ordentligt runt plinten.

Steg 2

Såga till 2 st 1600 mm långa grindstolpar A av stolpe 70x70 mm. Fixera stolparna lodrätt med en liten tillfällig kloss under för att få distans mellan betongplint och stolpe. Borra och fäst grindstolparna i plintarnas stolpbeslag med genomgående 10x100 bult, brickor och muttrar. Ta bort distansklossen.

Steg 3

Såga till 2 st 3080 mm långa liggande reglar B. Lämna 20 mm avstånd till grindstolparna på varje sida och montera reglarna mellan stolparna med gångjärnen enligt måtten på ritningen så att avståndet mellan reglarna blir 860 mm. Fäst gångjärnen med fransk träskruv 8x40 mm. Kontrollera med vattenpass att reglarna hamnar i våg.

Steg 4

Mät det exakta avståndet mellan reglarna B och såga till de två stående reglarna C efter det. Skruva fast de stående reglarna C med 2 st träskruv 6x120 mm uppifrån och underifrån i varje fog. Lämna en springa på 20 mm mellan de två mittersta reglarna C. Lägg ett tillfälligt stöd under ramen så den inte hänger ned på mitten.

Steg 5

Såga till 2 st snedsträvor D med grovt mått och fäst tillfälligt med skruvtvingar diagonalt i ramarna. Snedsträvorna ska börja nertill på gångjärnssidan för att ge maximalt stöd. Markera var de ska sågas, ta loss och såga till. Sätt strävorna på plats igen. De ska passa exakt och det ska gå lite trögt att få dem på plats. Snedsträvorna fixeras med skruv senare.

Steg 6

Såga till 28 st 1550 mm långa grindspjälor E av ytterpanel 22x95 mm. Skruva med träskruv 4,5x50 mm fast spjälorna jämnt fördelade så att de sticker ut 300 mm under den nedre tvärregeln B. Spänn ett snöre mellan stolparna längst ner att sätta spjälorna efter för att få dem på samma höjd. Sätt även en skruv per spjäla in i snedsträvorna D och var noga så skruvraderna blir raka så blir resultatet snyggare.

Steg 7

Gör en mall till grindarnas rundning. Använd en masonit- eller plywoodskiva, 1540 x 250 mm, fäst ett tungt rep eller en kedja så att den hänger ner 140 mm på mitten som detaljen på ritningen visar. Rita av formen och såga.

Steg 8

Sätt mallen mot regeln B på en av grindhalvorna, markera rundningen och såga av spjälorna med sticksåg.

Steg 9

Såga reglarna B jäms med de två mittersta reglarna C så att grinden går att öppna.

Steg 10

Fixera diagonalsträvorna D med en skruv genom varje stående regel C.

Steg 11

Bättra på med olja och färg där det är sågytor och stryk hela grinden en sista gång med färg.

Steg 12

Sätt grindlåset på plats och njut av din grind i många år.
