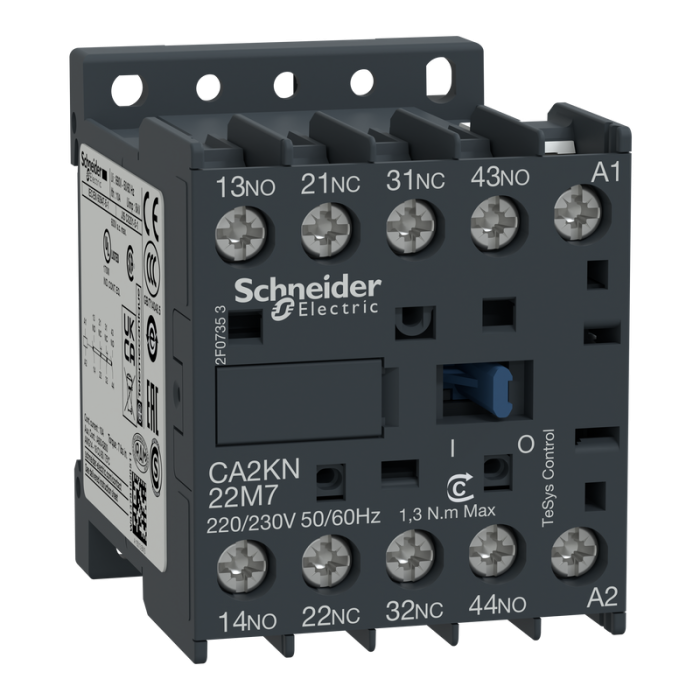

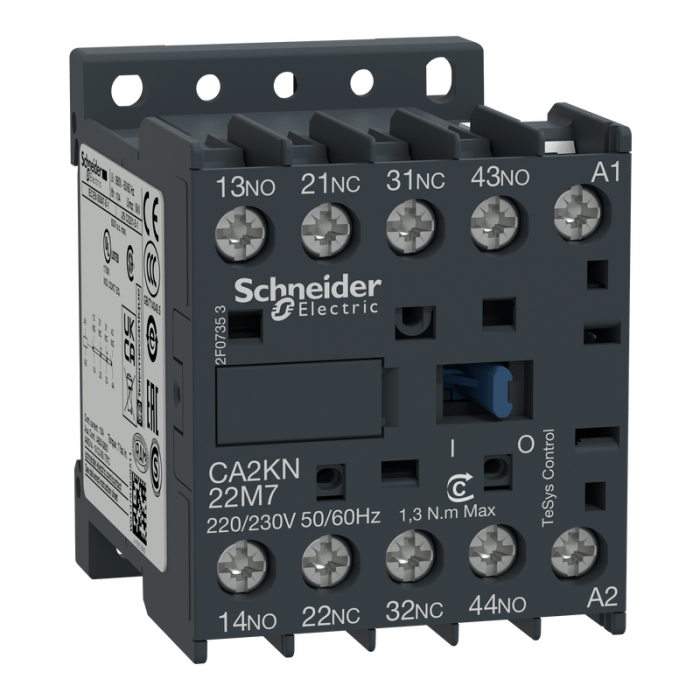

Hjälprelä Mini TeSys K 220/230VAC Schneider Electric

TeSys K hjälpreläer serie CA2, CA3 och CA4 erbjuder en mångsidig lösning för industriella styrkretsar. Dessa reläer är designade för att vara extremt kompakta, vilket gör dem perfekta för installation där utrymmet är begränsat. Med alternativ för montage på DIN-skena eller via skruvfastsättning, samt olika anslutningstyper, möjliggör de en flexibel installation. De olika spänningarna för spolarna, inklusive specialspolen i CA4-K som tillåter direktmanövrering av ett PLC-system, gör dem mycket funktionella och anpassningsbara till olika strömförbrukningsbehov.

• Kompakt design för enkel integration
• Tillgänglig för DIN-skena eller skruvfastsättning
• Variation av anslutningsalternativ: skruv, flatstift, bladfjäder, kretskortsmontage
• Spolspänningar anpassade för AC (CA2-K) och DC (CA3-K) användning
• CA4-K har energisnål DC spole, idealisk för direktstyrning med PLC-system

Specifikation

• Typ Av Produkt Eller Komponent: kontollrelä
• Omgivande Lufttemperatur För Lagring: -50-80 °C
• Driftskategori: styrkrets
• Produktfamilj: TeSys
• Montagefästen: skena, plåt
• Koordinationstyp: AC-15, DC-13
• Icke Överlappnings Avstånd: 0.5 mm
• Omgivningstemeperatur Vid Drift: -25-50 °C
• [Ith] Konventionell Termisk Ström Okapslad Montering: 10 A 50 °C
• Typ Av Kontrollkrets: AC vid 50/60 Hz
• Skyddsbehandling: TC överensstämmer med IEC 60068
• Höjd Över Havet: 2000 m utan nedklassning
• [Uc] Manöverspänning: 220...230 V AC 50/60 Hz
• Ip-Kapslingsklass: IP2x
• Värmeavgivning: 1.3-1.3 W
• Arbetstid: 10...20 ms spolavaktivering och Slutande kontakt öppnar, 10...20 ms spolavaktivering och Slutande kontakt sluter, 15...25 ms spolavaktivering och Brytande kontakt sluter, 5...15 ms spolavaktivering och Brytande kontakt bryter
• Immunitet Mot Microavbrott: 2 ms
• Produktens Vikt: 0.18 kg
• Minsta Brytström: 5 mA
• Minsta Brytspänning: 17 V
• Bredd: 45 mm
• Enhetens Korta Namn: CA2K
• Höjd: 58 mm
• Isolationsresistans: > 10 MOhm
• Mekanisk Livslängd: 10 Mcycles
• Rekommenderad Säkringsstorlek: 10 A gG överensstämmer med IEC 60947, 10 A gG överensstämmer med VDE 0660
• Irms Klassad Slutande Kapacitet: 110 A överensstämmer med IEC 60947
• Maximalt Arbetsområde: 10000 cyc/h
• Mekanisk Tålighet: vibrationer kontaktor öppen: 2 Gn, 5...300 Hz överensstämmer med IEC 60068-2-6, vibrationer kontaktor sluten: 4 Gn, 5...300 Hz överensstämmer med IEC 60068-2-6, dämpare kontaktor öppen: 10 Gn för 11 ms överensstämmer med IEC 60068-2-27, dämpare kontaktor sluten: 15 Gn för 11 ms överensstämmer med IEC 60068-2-27
• Kontakt Komposition: 2 Slutande + 2 Brytande
• Djup: 57 mm
• Brandklass: V1 överensstämmer med UL 94, krav 2 överensstämmer med NF F 16-101, krav 2 överensstämmer med NF F 16-102
• Produktcertifieringar: CB-schema, CCC, UL, CSA, EAC, CE, UKCA
• Produktnamn: TeSys CAK
