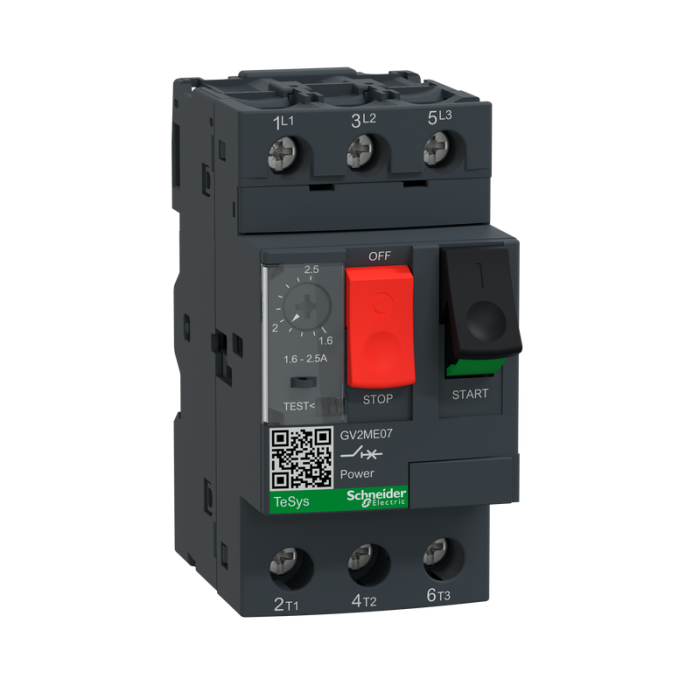

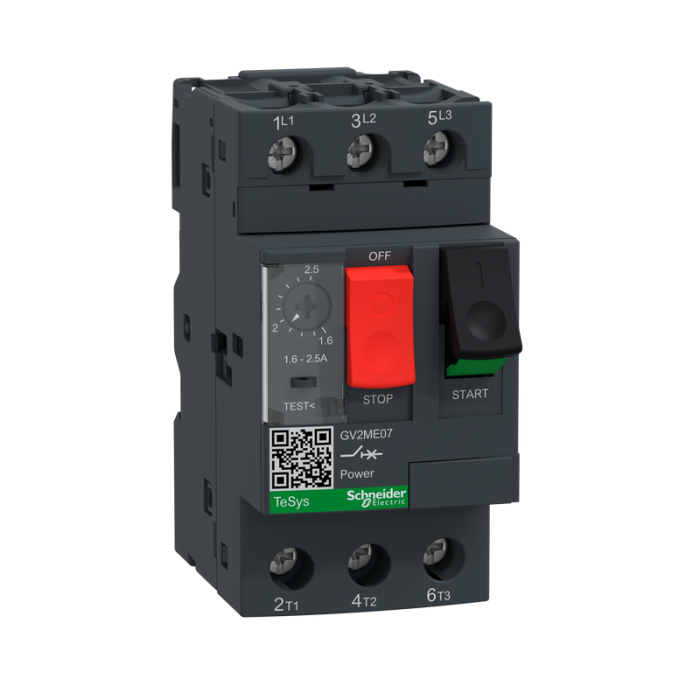

Motorskyddsbrytare TeSys Deca GV2 Termiskt/magnetiskt skydd Schneider Electric

TeSys GV2ME är en motorskyddsbrytare utvecklad för att säkerställa både manövrering och skydd av motorer. Den är särskilt designad enligt IEC 947-2 och IEC 947-4-1. Denna 3-poliga skyddsbrytare är försedd med termiskt skydd för överlast och magnetiskt skydd mot kortslutning, vilket ger ett pålitligt skydd med en fast utlösningsnivå som ligger ungefär 13 gånger över den maximala inställbara strömmen för termisk utlösning, med en tolerans på 1 20%.

• 3-polig konstruktion ger robust skydd
• Utrustad med termiskt och magnetiskt skydd
• Standarder: IEC 947-2 och IEC 947-4-1
• Magnetiskt skydd med fast utlösningsnivå
• Skyddsnivån är ca 13 gånger den inställbara maximala strömmen (1 20%)

Specifikation

• Höjd: 89 mm
• [Uimp] Nominellt Motstånd Mot Pulsspänning: 6 kV överensstämmer med IEC 60947-2
• Omgivande Lufttemperatur För Lagring: -40-80 °C
• Produktcertifieringar: CCC, UL, CSA, EAC, ATEX, LROS (Lloyds register of shipping), BV, RINA, DNV-GL, UKCA
• Färg: mörkgrå
• Antal Poler: 3P
• Elektrisk Livslängd: 100000 cycles för AC-3 vid 415 v In
• Känslighet Fasfel: ja överensstämmer med IEC 60947-4-1
• Brandtålighet: 960 °C överensstämmer med IEC 60695-2-11
• Maximal Driftsfrekvens: 25 cyc/h
• Produktens Vikt: 0.26 kg
• Enhetsapplikation: motorskydd
• Bredd: 45 mm
• Mekanisk Livslängd: 100000 cycles
• Produktnamn: TeSys GV2, TeSys Deca
• Kompatibilitetskod: GV2ME
• Lämplighet För Isolation: ja överensstämmer med IEC 60947-1 § 7-1-6
• Typ Av Produkt Eller Komponent: motorbrytare
• Enhetens Korta Namn: GV2ME
• Djup: 78.5 mm
• Ik-Skyddsgrad: IK04
• Omgivningstemperatur Vid Drift: -20-60 °C
• Klimattålighet: överensstämmer med IACS E10
• Effektförlust Per Pol: 2.5 W
• Åtdragningsmoment: 1.7 N.m - på skruvanslutning
• Produktområde: TeSys GV2
• Ue Märkspänning: 690 V AC 50/60 Hz överensstämmer med IEC 60947-2
• Manövertyp: tryckknapp
• Standarder: EN/IEC 60947-2, EN/IEC 60947-4-1
• Höjd Över Havet: 2000 m
• Utlösarteknik: termisk-magnetisk
• Användnings Kategori: kategori A överensstämmer med IEC 60947-2, AC-3 överensstämmer med IEC 60947-4-1
• Produktfamilj: TeSys Deca
• Typ Av Nät: AC
• Listad Plikt: kontinuerlig överensstämmer med IEC 60947-4-1
• Nätfrekvens: 50/60 Hz överensstämmer med IEC 60947-4-1
• Direktanslutning: utan
