RÖRGENOMFÖRING TAK

Rörgenomföringar i tak är vanligt vid installation av avloppsluftning, köksfläkt eller ventilationsrör till ett ventilationssystem. Oavsett vilken typ av genomföring du ska göra är det viktigt att det blir tätt och att innertakets brandskydd behålls trots håltagningen. Det kan låta som ett stort projekt, men är du lite händig fixar du det bra på egen hand.

Innan du börjar

Det finns många olika varianter av huvar som monteras på taket för att få ett tätt och snyggt avslut på de rör som ska dras. När du väljer typ av huv är det viktigt att den är avsedd för den takbeläggning du har, vilket till exempel kan vara 1-kupiga takpannor, 2-kupiga takpannor eller plåt.

Vanligtvis monteras en takhuv separat för avloppsluftning för att minska risken att dålig lukt tar sig in via andra rörgenomföringar. Köksfläktens frånluft och ventilationsfrånluft kan monteras i samma huv om den är avsedd för det men även här är det vanligt att det dras i separata huvar om exempelvis avståndet mellan köksfläkt och ventilationsfrånluft är stort.

Brandsäkra imkanalen

Köksfläktens ventilationskanal kallas imkanal och ställer höga krav på brandsäkerhet. Själva montaget är i stort sett samma som för andra rörgenomföringar men det är viktigt att använda rätt material som är brandklassat samt att följa tillverkarens monteringsanvisning. I de flesta fall fås brandklassningen av kanalen genom att röret är isolerat med mineralull. Kom ihåg att förändringar eller installation av imkanaler ofta kräver anmälan till din kommuns byggnadsnämnd.

Vilka rör ska jag använda?

Vid rördragning används främst avloppsrör om det är en avloppsluftning som installeras och spirorör om det är ventilation som installeras. Avloppsrören är enkla att jobba med då de kapas med en vanlig fogsvans och skarvas med olika typer av böjar eller muffar. Det kan vara trögt att trä på muffar eller böjar och då kan ett silikonbaserat smörjmedel eller vatten med några droppar diskmedel användas.

Dagens avloppsrör av plast kräver ingen ytterligare tätning då de levereras med förmonterade gummitätningar som ersätter lim. Spirorör är snarlika att arbeta med och skarvas också med olika typer av böjar och muffar men fixeras också vid varje skarv för att inte glida isär, antingen med självborrande skruv eller popnitar. För att kapa spirorör kan du använda plåtsax, sticksåg med metallblad eller en bågfil. Vinkelslip med en tunn kapskiva för plåt kan användas men värmebildningen kan skada rörens rostskyddsbehandling och avge ohälsosamma gaser, dessutom är brandrisken större.

I den här guiden kommer vi att visa översiktligt hur en rörgenomföring utförs där du själv kan anpassa utförandet beroende på om du monterar en imkanal, avloppsluftning eller ventilationsdon.

Underhåll

Kontrollera tätningen på utsidan samtidigt som du ändå inspekterar övriga delar av ditt yttertak och kontrollera även inifrån vinden att inga läckage finns vid anslutningen.

Tänk hållbart

Huvudregeln för rörgenomföringar i tak bör vara att undvika om det går då det alltid innebär en risk med en genomföring i tak. Finns inga alternativ är det viktigt att använda en genomföring som är anpassad till den typ av tak du har och vara noga med installationen så att det verkligen blir tätt. Tänk också på att regelbundet inspektera genomföringen så att tätningen ser fräsch ut och att det inte läcker. Smuts och skräp kan lätt ansamlas vid rörgenomföringen och bör tas bort för att inte hålla fukten kvar, vilket kan förkorta livslängden.

Rörgenomföring tak  | ByggmaxRörgenomföring tak  | Byggmax

TIPS

Använd röret som mall för att markera hur du ska såga om du exempelvis använder en sticksåg.

För att få ett rakt snitt när du kapar exempelvis ett avloppsrör kan du vira ett A4-papper runt röret som ska kapas och markera med en penna längs papprets kant.

KOM IHÅG

Beroende på val av takhuv kan det vara viktigt att håltagningen i yttertaket sker mellan två bärläkter. Anpassa då rördragningen på vinden med exempelvis rörböjar.

Vid installation av imkanal måste du se till att brandskyddsisoleringen blir rätt utförd, speciellt vid genomföringar där även korrekt avstånd till omgivande brännbart material är viktigt att följa.

Om du drar till- och frånluftskanaler på vinden måste rören isoleras för att inte kondens ska bildas. Alternativt kan rören dras i vindbjälklagets isolering.

Om du monterar en stos och har ett innertak av gips kan du behöva peta in en glespanel bakom gipsen för att få något att skruva i.

Material

Din inköpslista för att göra projektet
Hålband
Hålband
1,25x25x5000mm
Ej i lager
79 95 kr /st
Rör inomhusavlopp
Rör inomhusavlopp
110/2000 en muff
Ej i lager
139   kr /st
Rör inomhusavlopp
Rör inomhusavlopp
110/1000 en muff
Ej i lager
99 95 kr /st
Spirorör
Spirorör
100mm 2m,varmförzinkad stålplåt
Ej i lager
179   kr /st
Rörböj
Rörböj
100mm, 90 grader, Varmförzinkad stålplåt
Ej i lager
99 95 kr /st
Lim & Byggfog - All in one
Ej i lager
89 95 kr /st
Skarvtejp åldersbeständig
Ej i lager
119   kr /st
Rörböj
Rörböj
100mm, 45 grader, Varmförzinkad stålplåt
Ej i lager
88 95 kr /st
Nippel
Nippel
100mm, för skarvning av rör
Ej i lager
54 95 kr /st
Takhuv
Takhuv
100mm, varmförzinkad stålplåt
Ej i lager
239   kr /st
Böj inomhusavlopp
Ej i lager
49 95 kr /st
Böj inomhusavlopp
Ej i lager
49 95 kr /st
Böj inomhusavlopp
Ej i lager
49 95 kr /st
Stos
Stos
100mm, varmförzinkad stålplåt
Ej i lager
129   kr /st
Skarvmuff inomhusavlopp
Ej i lager
69 95 kr /st
Grenrör inomhusavlopp
Ej i lager
69 95 kr /st
Smörjmedel med silikon, Superglidex
Smörjmedel med silikon, Superglidex
Smörjmedel superglidex 50g m silikon för pvc/pp
Ej i lager
79 95 kr /st
Ventilationshuv TJB
Ventilationshuv TJB
Tegelröd, ställbar, 1-kupig lertegel
Ej i lager
1799   kr /st
Köksfläktssats Reton
Ej i lager
219   kr /st
TAKTÄTNINGSMASSA BOSTIK
TAKTÄTNINGSMASSA BOSTIK
Tak- och grundfog, 300 ml, svart
Ej i lager
99 95 kr /st
Böj inomhusavlopp 110/15
Ej i lager
49 95 kr /st
Stiftpenna Byggmax
Ej i lager
14 95 kr /st
Patronspruta
Ej i lager
49 95 kr /st
Isolerkniv
Isolerkniv
Isolerkniv
Ej i lager
99 95 kr /st
Måttstock
Måttstock
mm-mått
Ej i lager
20   kr /st
Brytkniv
Ej i lager
12 95 kr /st
Bitssats
Bitssats
31st, Bältesclips
Ej i lager
99 95 kr /st
Hålsågsats 8-pack Kwb
Hålsågsats 8-pack Kwb
67-127mm, 8 delar
Ej i lager
189   kr /st
Grovhandske i läder TEGERA 33
Ej i lager
30   kr /st
Kolborstfri Skruvdragare 18V
Kolborstfri Skruvdragare 18V
18v, 2st Li-Ion 1,5 Ah batterier inkl väska
Ej i lager
1595   kr /st
Sticksåg Dewalt DW343K-QS
Sticksåg Dewalt DW343K-QS
Justerbar pendelmekanism, integrerat dammutsug
Ej i lager
1899   kr /st
Plåtsax höger
Ej i lager
129   kr /st
Bågfil Stanley
Ej i lager
129   kr /st
Tapetlod
Tapetlod
För lodning av tapet. Runt lod, snöre 2m.
Ej i lager
39 90 kr /st
Stege Utskjut Ns 5,7M
Ej i lager
1899   kr /st
Glasögon Zekler 30
Glasögon Zekler 30
Båglös modell, HC/AF Klar
Ej i lager
59   kr /st
Summa Inkl. moms
Från kr

Steg för steg

Följ vår steg-för-steg-guide som hjälper dig med projektet rörgenomföring tak.

Steg 1

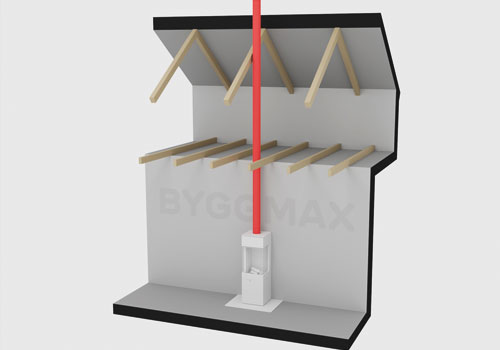

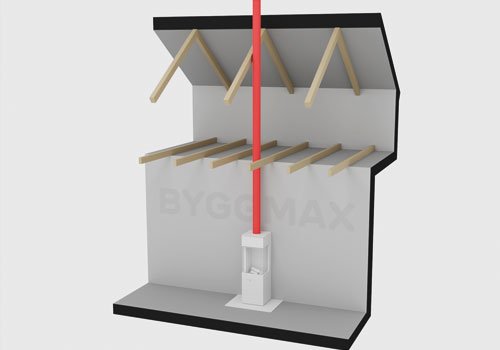

Mät ut i taket var håltagningen ska göras för det rör du ska dra. Använd ett lod eller laser om det är viktigt att håltagningen blir på exakt rätt ställe. Säkerställ också att hålet görs på ett lämpligt ställe utan att behöva modifiera bärande bjälkar eller takstolar.

Steg 2

Börja med att ta upp ett litet hål och känn med handen bakom skivmaterialet för att säkerställa att det inte finns el- eller vattenledningar där håltagningen ska göras.

Steg 3

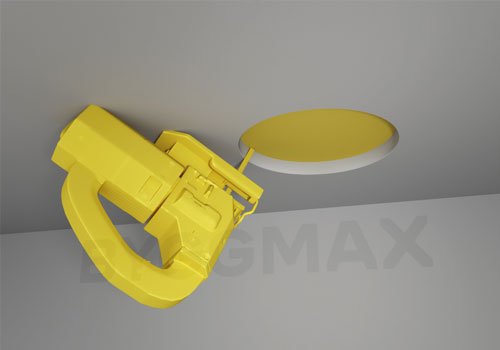

Använd en borrmaskin och hålsåg eller såga efter markeringen med en sticksåg för att skapa det slutgiltiga hålet i innertaket.

Steg 4

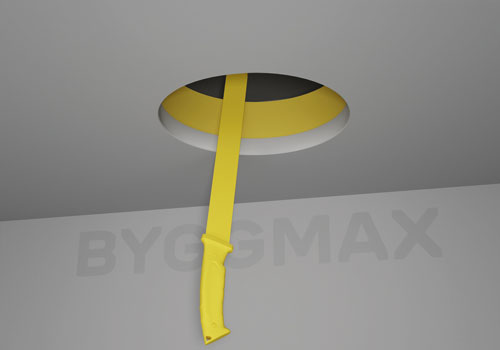

När skivmaterialet är avlägsnat tas ångspärren och isoleringen bort med hjälp av en isolerkniv. Om du har lösull är det enklast att försiktigt avlägsna lösullen i området via vinden. Det gör att du senare också kommer åt för att täta mellan rör och ångspärr.

Steg 5

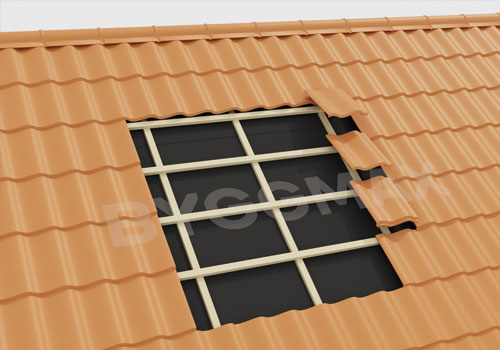

Avlägsna takbeläggningen i det område röret ska upp genom yttertaket.

Steg 6

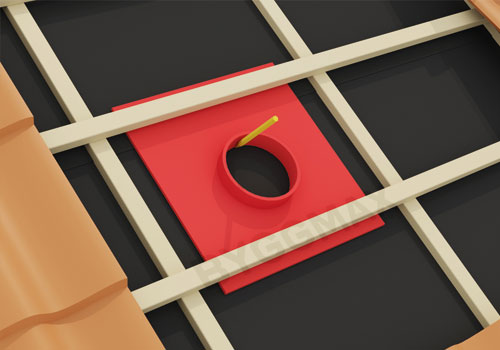

Använd underbeslaget till takhuven som mall och markera var håltagningen ska ske. Det är vanligast att takhuven är gjord för att ersätta en eller två takpannor så se till att underbeslagets placering blir rätt för att säkerställa takhuvens läge i förhållande till kringliggande takpannor.

Steg 7

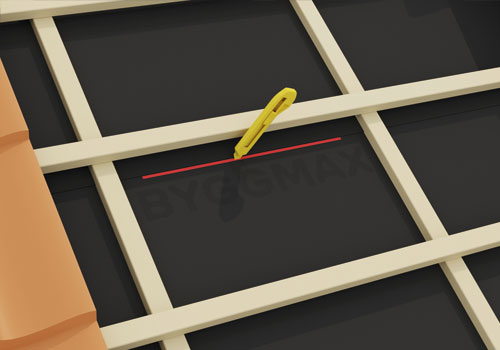

När håltagningen är gjord skär du ett horisontellt snitt i takpappen ovanför hålet. Snittet ska göras lika brett som underbeslaget så att underbeslagets ovankant kan skjutas in cirka 2–5 cm under takpappen.

Steg 8

Täta noga med tätmassa på alla ställen underbeslagets plåt möter takpappen.

Steg 9

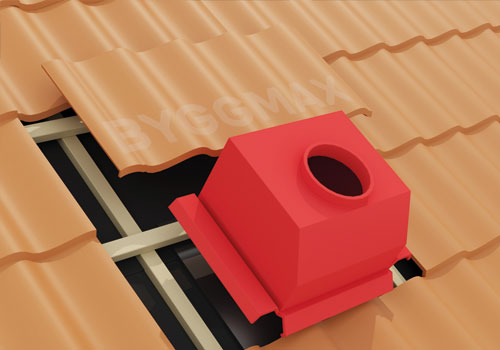

Lägg tillbaka alla takpannor. Skjut därefter upp de ovanliggande takpannorna och montera takhuven. Skruva fast huven enligt tillverkarens anvisning i läkten och skjut tillbaka de ovanliggande takpannorna.



Steg 10

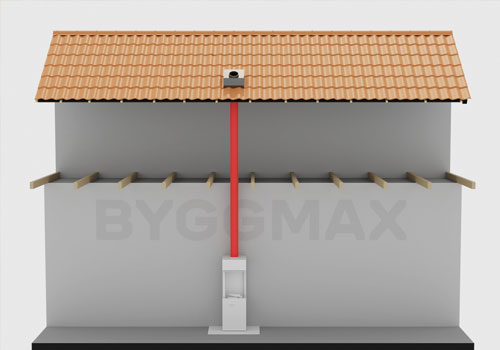

Nu kan röret dras från insidan och anslutas till takhuvens stos från vindutrymmet. För att fixera rördragningen kan avsedda fästdon användas eller hålband.

Steg 11

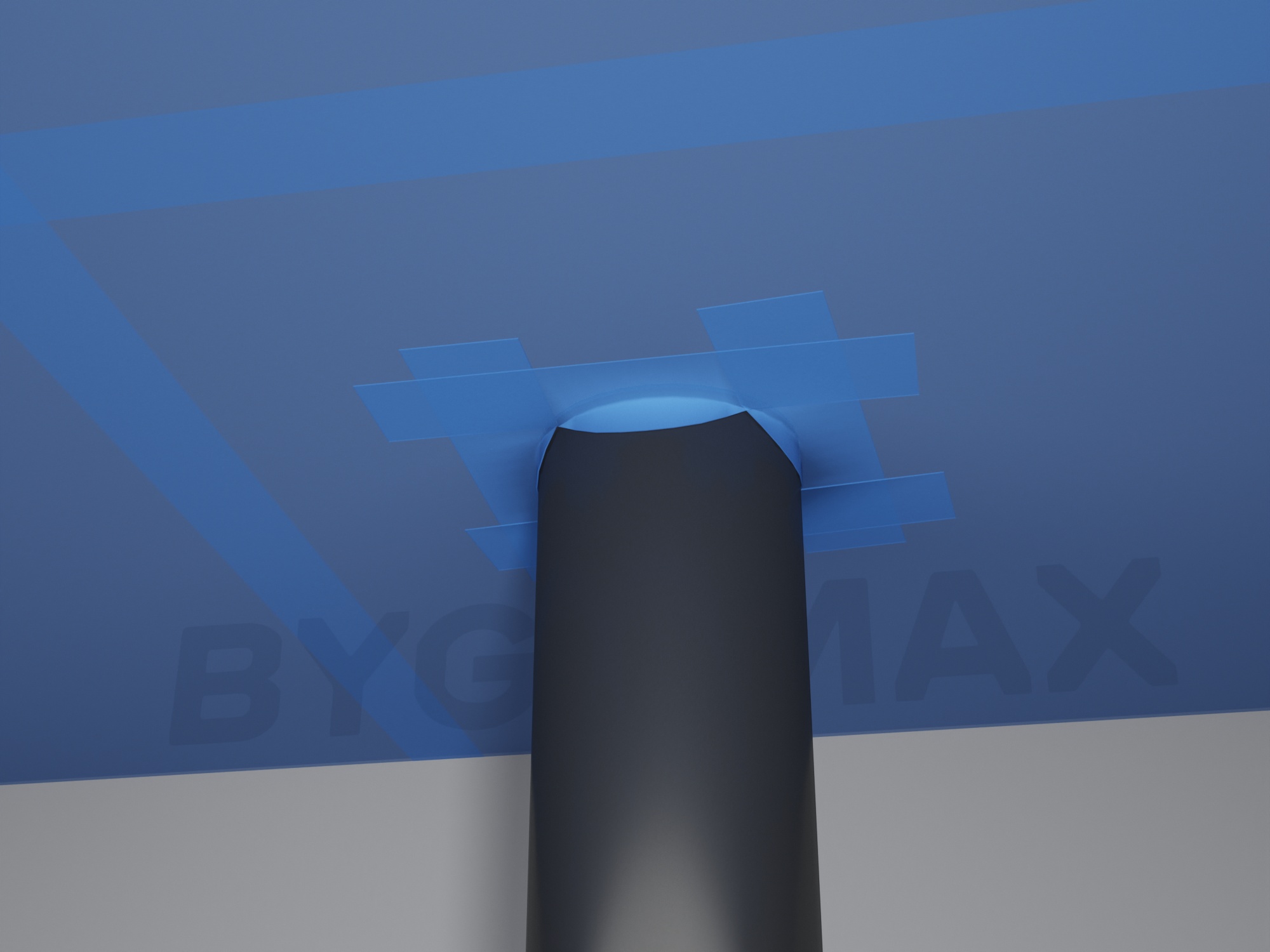

Använd ångspärrstejp för att täta mellan rör och ångspärr. Återfyll sedan lösullen som tidigare avlägsnades eller fyll igen håligheter mellan rör och isolering om vinden är isolerad med isolerskivor.

Steg 12

Avsluta montaget genom att fylla hålrummet mellan rör och innertak med fog för att bibehålla skiktets brandskydd.
