Dvärgbrytare från Resi9-serien är skräddarsydda för att upprätthålla säkerheten i ditt hem eller din arbetsplats. Med både 1-poliga och 3-poliga versioner erbjuder dessa brytare flexibilitet för olika elektriska installationer. Den specifika utlösningskarakteristiken C garanterar pålitligt skydd för dina belysnings- och värmesystem genom att tillåta kortvariga ökningar i strömflödet utan att orsaka en brytning. Dessutom är anslutningarna optimerade för fasskenor av gaffeltyp kombinerat med hylsklämma, vilket gör installationen enkel och säker.

• Avsedd för bostäder och små kommersiella byggnader
• Tillgänglig i 1-pol och 3-pol utföranden
• Utlösningskarakteristik C för skydd mot överbelastningar
• Kompatibel med gaffeltyp fasskenor och hylsklämma
• C-kurva skyddar belysnings- och värmekretsar från strömstötar

Högkvalitativ Signaturserie Automatsäkring
Denna automatsäkring från vår Signaturserie är designad för att möta de högsta kraven på säkerhet och funktionalitet. Med en märkström från 1-pol på 6 till 25 A och 3-pol från 10 till 40A vid 300, är den här säkringen perfekt anpassad för både lätta och mer krävande elektriska system. Den stöder en märkspänning på 230/400V AC, vilket garanterar bred användbarhet i olika typer av installationer. Säkringen karakteriseras av ett pålitligt åtdragningsmoment och är kompatibel med bits typ PZ2, vilket underlättar installation och underhåll. Med en brytförmåga på 6 och 10kA enligt EN60898 säkerställer den användarens och anläggningens skydd. Produktens design inkluderar B- och C-utlösningskurvor för att tillgodose olika skyddsbehov. Dubbelanslutningarna på nedsidan ger flexibilitet för anslutning av fasskena och kabel, medan den anslutningsbara arean på 16 mm2 på ovansidan ökar kompatibiliteten. Med dess Exxact Vita färg och RAL 9003 design integreras säkringen sömlöst i moderna miljöer, samtidigt som den bidrar till enklare energiövervakning i kombination med Power Tag sensorer.

• 1-poliga enheter från 6 till 25 A, 3-poliga från 10 till 40A vid 300
• Märkspänning på 230/400V AC för bred kompatibilitet
• Åtdragningsmoment: 6-25A med 2N.m, 32-40A med 3,5 N.m, passar bits PZ2
• Brytförmåga 6 och 10kA enligt EN60898 för hög säkerhet
• Utlösningskarakteristik B-kurva (3-5 x In) och C-kurva (5-10 x In)
• Dubbelanslutning på nedsidan för fasskena och kabel upp till 16 mm2
• Anslutningsbar area: 16 mm2 för både ovansida och nedsida
• Kompatibel med Power Tag för enkel energiövervakning
• Modern estetik med Exxact Vit RAL 9003 design

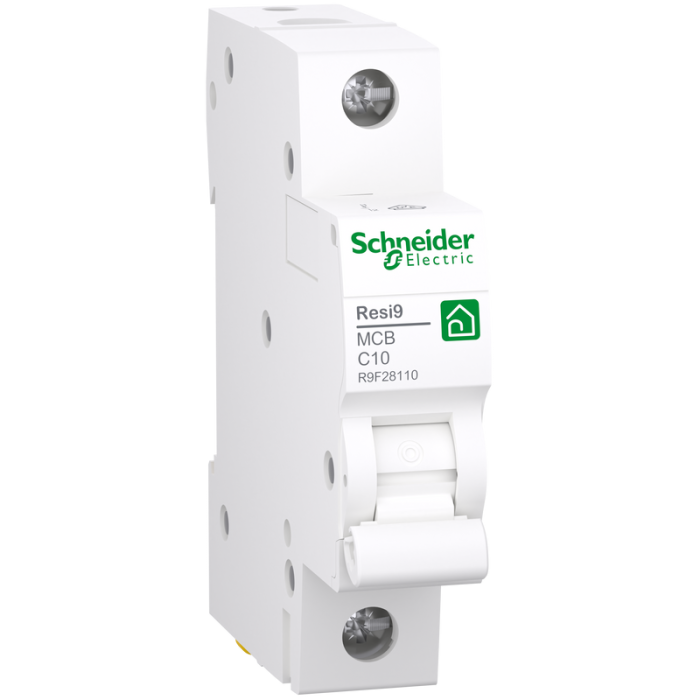

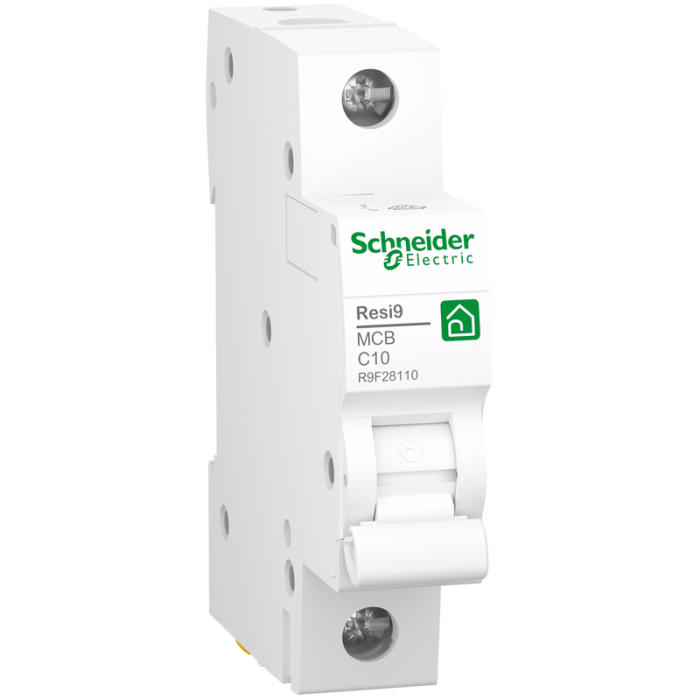

Resi9 Lågspänningsdvärgbrytare - 1P C-karakteristik
Denna Resi9-produkt är en lågspänningsdvärgbrytare (MCB) som är utvecklad för att ge pålitligt överbelastnings- och kortslutningsskydd i enlighet med EN/IEC 60898-1 standarden. Dessutom är dvärgbrytaren designad med en miljövänlig blick, tillverkad av återvunnet material från vitvaror, vilket gör att den inte bara skyddar dina elektriska system utan även bidrar till en bättre miljö. Resi9 MCB är utformad med flexibilitet för installatörer, tack vare dess biconnect-funktion som möjliggör enkel anslutning till både fasskenor och kablar. Produkten är avsedd för installation i bostäder och är lika lämpad för enskilda hem som för kollektiva bostadsprojekt. Den är konstruerad för att klara av krävande användning med en elektrisk livslängd på 10000 cykler och en mekanisk på 20000. Med en driftstemperatur på mellan -25°C till 60°C och en skyddsgrad på IP20/IP40, garanterar Resi9 dvärgbrytare säkerhet och tillförlitlighet i många olika miljöer.

• Tillverkad av 56% återvunnen plast från hushållsapparater
• Energisnål konstruktion som främjar planetens välbefinnande
• Fullständig transparens med RoHS- och REACH-kompatibilitet
• 1P, C-karakteristik med Icn upptill 10000A vid 230VAC
• Skydd mot kortslutning och överbelastning enligt EN/IEC 60898-1
• Biconnect-system för anslutning av både fasskena och kablar
• Idealisk för både individuella och kollektiva bostadsbyggnader
• Elektrisk livslängd på 10000 cykler, mekanisk upp till 20000 cykler
• Driftsspänning på 230VAC, märkspänning på 440VAC och 50/60Hz driftsfrekvens
• Enkel montage på DIN-skena, bredd 18mm i vit färg (RAL9003)
• Skyddsgrad IP20/IP40 och operativ temperatur från -25°C till 60°C

Resi9 – Ett framtidssäkrat normsystem
Upptäck Resi9, det innovativa normsystemet som inte bara erbjuder en distinkt och tidsbesparande design utan också garanterar hög prestanda och säkerhet för ditt hem. Med en Reddot Award-vinnande kapslingsdesign, är Resi9 estetiskt tilltalande medan den uppfyller alla praktiska behov. Systemet kommer komplett med en uppsättning verktyg för att snabbt och enkelt konfigurera din central och generera alla nödvändiga installation- och underhållsdokument. Grunden för Resi9 är mer än ett halvt sekel av tillförlitlighet och innovation, vilket ger dig frid och trygghet att du har ett säkert och funktionellt system som skyddar ditt hem.

• Innovativ kapsling med priserad design – Reddot Award-vinnare.
• Effektivisera arbetet med kompletta hjälpmedel för installation och dokumentation.
• Pålitligt hemskydd som drar nytta av över 50 års branscherfarenhet.

Bli snabbt en Resi9-expert
Resi9 är konstruerad för att underlätta installationen och är ett koncentrat av innovation samt uppfinningsrikedom. Detta system är skräddarsytt för bostäder och är lätt att installera i villor och lägenheter, vare sig det är i samband med nykonstruktion eller renoveringsprojekt. Med hjälp av de tillhörande onlineverktygen är Resi9 enkel att konfigurera och driftsätta, vilket garanterar en mer effektiv och konkurrenskraftig installationsprocess.

• Designad för att förenkla installation
• Innovativ och uppfinningsrik konstruktion
• Idealisk för både nya och renoverade bostäder
• Enkel att installera i villor och lägenheter
• Konfigurerbar och driftsättbar med onlineverktyg

Specifikation

• Kombinerad Skenfördelning Kompabilitet: botten: Biconnect
• Mekanisk Livslängd: 10000 cycles
• Ip-Kapslingsklass: IP20 conforming to IEC 60529, IP40 (normkapsling) conforming to IEC 60529
• Omgivande Lufttemperatur För Lagring: -40-60 °C
• Lokal Indikering: TILL/FRÅN indikering
• [Ui] Isolationsspänning: 440 V AC 50/60 Hz
• Antal Skyddade Poler: 1
• Föroreningsgrad: 2 överensstämmer med EN/IEC 60898-1
• Produktcertifieringar: VDE
• Kurvkod: C
• Färg: Vit (RAL 9003)
• Produktnamn: Resi9 MCB
• Överspänningskategori: III
• Anslutningar - Plintar: tunnelplintar (topp eller botten) - <= 25 mm² - solid, tunnelplintar (topp eller botten) - <= 16 mm² - flexibel med hylsa, tunnelplintar (topp eller botten) - <= 16 mm² - flexibel
• Beskrivning Låsmöjligheter: hänglås i FRÅN-läge
• 9Mm Modul: 2
• Magnetisk Utlösningsnivå: 5...10 x In AC
• Typ Av Produkt Eller Komponent: dvärgbrytare
• Höjd: 85 mm
• Ue Märkspänning: 230 V AC 50/60 Hz
• Jordfelsskydd: utan
• Montagesätt: clip-on
• Material Kåpa: återvunnen plast
• [In] Märkström: 10 A vid 30 °C överensstämmer med EN/IEC 60898-1
• Enhetsapplikation: distribution
• Antal Poler: 1P
• Begränsningsklass: 3 överensstämmer med EN/IEC 60898-1
• Utlösarteknik: termisk-magnetisk
• Nätverksfrekvens: 50/60 Hz
• Produktfamilj: Resi9
• Montagefästen: DIN-skena
• Standarder: EN/IEC 60898-1
• Typ Av Nät: AC
• Bredd: 18 mm
• Djup: 75 mm
• Manövertyp: vippa
• Omgivningstemperatur Vid Drift: -25-60 °C
