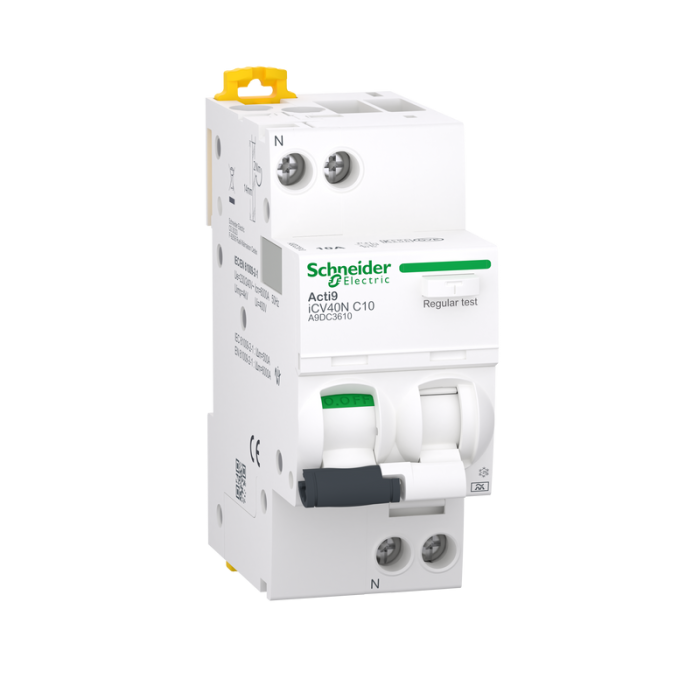

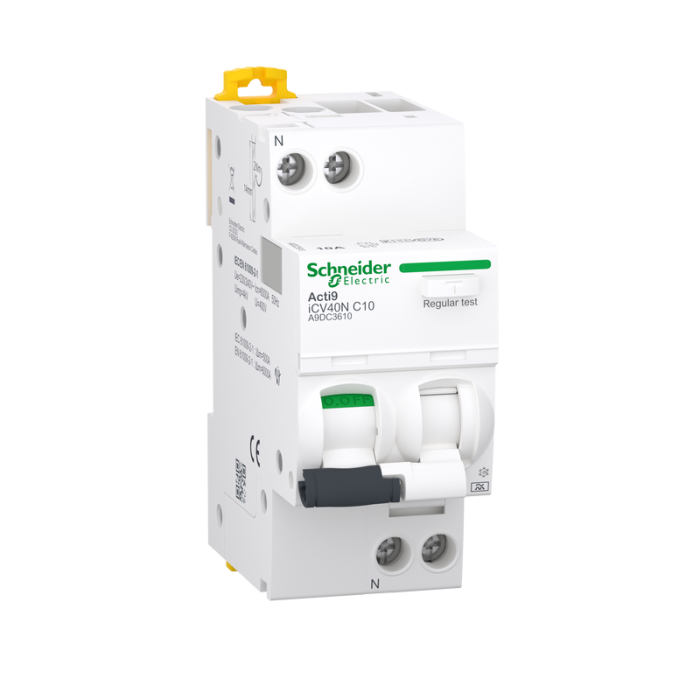

Denna Acti9 iCV40 är en normmonterad jordfelsbrytare kombinerad med kortslutnings och överströmsskydd (RCBO). Det är en 1P+N brytare med 1 skyddad pol, 10A In märkström, och utlösningskurvan har C-karakteristik. Jordfelsskyddsklassen är A-typ med en känslighet på 30mA. Jordläckageskyddets tidsfördröjning är momentan. Icn-klassad kortslutningsbrytningskapacitet är upp till 6000A enligt EN/IEC 61009-2-1 standard. Denna produkt skyddar mot kortslutning, kabelöverbelastning, elektriska stötar genom indirekt kontakt och brandrisker. Dess 2 unika Visitrip-indikatorer minskar felsökningstiden genom att visa den felaktiga kretsen och gör det möjligt att snabbt identifiera felorsaken. Visisafe är en grön indikering som garanterar den fysiska öppningen av kontakterna för att möjliggöra underhåll nedströms. Denna produkt är kompatibel med EN/IEC 61009-2-1 standarden. Den har en elektrisk uthållighet som går upp till 20 000 cykler och en mekanisk uthållighet som går upp till 20 000 cykler. Ue-driftspänningen är 230VAC. Ui-märkspänningen är 400VAC. Uimps nominella impulsmotståndsspänning är 4kV. Frekvensen är 50/60Hz. Den är monterbar på DIN-skena. Bredden i 18 mm delning är 2. Produktens färg är vit (RAL9003). Måtten är (B) 36mm x (H) 85mm x (D) 73mm och vikten är 210g. Enligt IEC 60529-standarden är skyddsgraden IP20 och IP40 monterad i kapsling. Drifttemperaturen är mellan -25°C och 60°C. Förvaringstemperaturen är mellan -40°C och 85°C.

• Kombinerad jordfelsbrytare och kortslutnings-/överströmsskydd (RCBO)
• 1P+N brytare med 1 skyddad pol och 10A märkström
• Utlösningskurva C, känslighet 30mA och A-typ jordfelsskydd
• Momentan jordläckageskyddets tidsfördröjning
• Icn-kortslutningsbrytningskapacitet upp till 6000A EN/IEC 61009-2-1
• Skydd mot kortslutning, kabelöverbelastning och elektriska stötar
• 2 Visitrip-indikatorer för snabb felsökning
• Visisafe-teknologi för säker underhåll nedströms
• Kompatibel med EN/IEC 61009-2-1, 20 000 elektriska och mekaniska cykler
• 230VAC driftspänning, 400VAC märkspänning, 4kV nominell impulsmotståndsspänning
• DIN-skenmontering, 2 moduler bredd, vit färg RAL9003
• Dimensioner: (B) 36mm x (H) 85mm x (D) 73mm, vikten 210g
• IP20 skyddsgrad, IP40 i kapsling och -25°C till 60°C drifttemperatur

Specifikation

• Ip-Kapslingsklass: IP20 conforming to IEC 60529, IP40 (normkapsling) conforming to IEC 60529
• Antal Skyddade Poler: 1
• Kompatibilitetskod: iCV40N
• Anslutningsavstånd: 9 mm mellan fas och nolla
• Jordfelsbrytare Klass: typ A
• Neutralledares Placering: vänster
• Lokal Indikering: fel indikering, TILL/FRÅN indikering
• Kurvkod: C
• Lämplighet För Isolation: ja överensstämmer med EN/IEC 60947-2
• [Ics] Servicebrytförmåga: 6000 A 100 % x Icn vid 230 V AC 50/60 Hz överensstämmer med EN/IEC 61009-2-1
• Enhetens Korta Namn: iCV40N
• Åtdragningsmoment: 2-2 N.m topp eller botten
• Föroreningsgrad: 3
• Relativ Fuktighet: 95-95 % vid 55-55 °C
• Produktcertifieringar: CE
• Jordfelsskydd: integrerade
• Beskrivning Låsmöjligheter: padlocking device, låsbar
• Begränsningsklass: 3 överensstämmer med EN/IEC 61009-2-1
• Känslighet Läckström: 30 mA
• Djup: 73 mm
• Kombinerad Skenfördelning Kompabilitet: topp eller botten: tand
• Jordfelsbrytare Strömutlösningsteknik: spänningsoberoende
• Omgivande Lufttemperatur För Lagring: -40-85 °C
• [In] Märkström: 10 A
• Arbetshöjd Över Havet: 2000 m
• Märkström Bryt- Och Slutkapacitet: Idm 6000 A vid 230 V AC 50/60 Hz överensstämmer med EN 61009-2-1, Idm 500 A vid 230 V AC 50/60 Hz överensstämmer med IEC 61009-2-1
• Färg: Vit
• Produktnamn: Acti 9 iCV40
• Höjd: 85 mm
• Ue Märkspänning: 230 V AC 50/60 Hz
• Elektromagnetisk Kompabilitet: Impulstålighet 8/20 µs, 250 A överensstämmer med EN/IEC 61009-2-1
• Montagesätt: clip-on
• Mekanisk Livslängd: 20000 cycles
• Överspänningskategori: III överensstämmer med IEC 60364
• Typ Av Produkt Eller Komponent: personskyddsbrytare
• Enhets Placering I System: utgående
• 9Mm Modul: 4
• Enhetsapplikation: distribution
• Antal Poler: 1P + N
• [Ui] Isolationsspänning: 400 V AC 50/60 Hz
• Produktfamilj: Acti 9
• Produktens Vikt: 210 g
• Nätverksfrekvens: 50/60 Hz
• Montagefästen: DIN-skena
• Kabelns Skallängd: 14 mm for topp eller botten connection
• Utlösarteknik: termisk-magnetisk
• Bredd: 36 mm
• Typ Av Nät: AC
• Magnetisk Utlösningsnivå: 5...10 x In
• Positionsindikering: ja
• Kvalitetsmärkning: EAC, RCM, KEMA-KEUR, VDE, OVE
• Jordfelsskydd Med Tidsfördröjning: momentan
• Manövertyp: vippa
• Omgivningstemperatur Vid Drift: -25-60 °C
• Standarder: EN/IEC 61009-2-1
