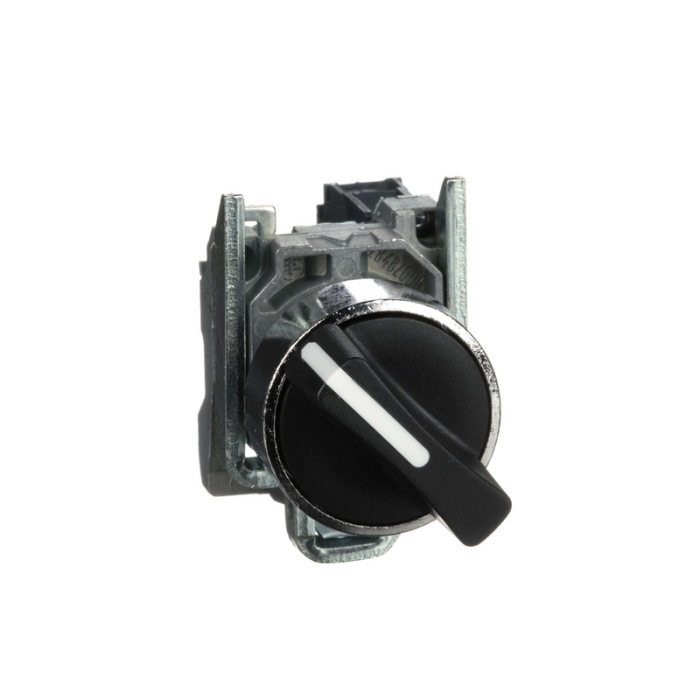

Detta Harmony XB4 modulära svarta vred har två fasta lägen, levereras med kort vred och en slutande kontakt. Det har en frontring i metall. Detta vred ger ett mångsidigt gränssnitt för att styra dina maskiner. Det installeras enkelt i kapslingar och apparatskåp med 22 mm håltagning och ansluts till manöverkretsar med klassisk skruvanslutning. Erbjuder ett effektivt sätt att ställa in din maskin i olika driftslägen. Dess inkoppling är tydligt urskiljbar tack vare tydliga färger och markeringar, vilket minimerar fel under inkoppling och vid senare underhåll. Den är slagtålig, dammbeständig, vattentålig och vibrationsbeständig tack vare sin kapslingsklass IP66 / IP67 / IP69 / IP69K, vilket gör den idealisk för användning i tuffa miljöer.

• Två fasta lägen med kort vred
• Enkel installation i paneler med 22 mm håltagning
• Robust, slagtålig, damm- och vattentät (IP66/IP67/IP69/IP69K)
• Skruvanslutning för enkel inkoppling
• Tydlig markering för minimerad felfunktion
• Lämplig för användning i krävande miljöer

Tryckknappar, vred, nödstopp och signallampor i metall - Harmony XB4 Ø 22 mm
Harmony XB4-serien erbjuder ett omfattande sortiment av tryckknappar, vred, nödstopp och signallampor i metall för håltagning Ø 22 mm, perfekta för olika industriella tillämpningar. Produkterna är tillverkade för att uppfylla de högsta standarderna av hållbarhet och funktionssäkerhet och kan därmed användas i en mängd olika miljöer, vare sig det är inom kontrollpaneler, apparatskåp, maskiner eller fordon. Med dess olika designalternativ, inklusive kromad eller svart frontring, samt möjligheten till anpassning, kan Harmony XB4-serien enkelt integreras i din befintliga design för att uppnå en modern och professionell finish. Hög skyddsklass och en omfattande temperaturtolerans gör dessa komponenter oerhört pålitliga i även de mest krävande arbetsförhållandena.

• Robust design med kromad eller svart frontring.
• Inkluderar tryckknappar, nödstopp, lamptryckknappar, vred, nyckelvred, lampvred och signallampor.
• Lämplig för kontrollpaneler, apparatskåp, maskiner och fordon.
• Modern infälld montering för en stilren look.
• Anpassningsbara med text, bild, symboler och logotyper.
• Hög skyddsklass upp till IP69K för tuffa miljöer.
• Drifttemperatur från -40 till +70 °C för extrem hållbarhet.

Specifikation

• Skyddsbehandling: TH
• Höjd: 47 mm
• Chocktålighet: 30 gn (varaktighet = 18 ms) för halv sinusacceleration överensstämmer med IEC 60068-2-27, 50 gn (varaktighet = 11 ms) för halv sinusacceleration överensstämmer med IEC 60068-2-27
• Produktens Vikt: 0.095 kg
• Positiv Öppning: utan
• Typ Av Skruv: kors kompatibel med Philips nr 1 skruvmejsel, kors kompatibel med Pozidriv nr 1 skruvmejsel, slitsad kompatibel med plan Ø 4 mm skruvmejsel, slitsad kompatibel med plan Ø 5,5 mm skruvmejsel
• Djup: 68 mm
• Elektrisk Livslängd: 1000000 cycles, AC-15, 2 A vid 230 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med EN 60947-5-1 appendix C, 1000000 cycles, AC-15, 3 A vid 120 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med EN 60947-5-1 appendix C, 1000000 cycles, AC-15, 4 A vid 24 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med EN 60947-5-1 appendix C, 1000000 cycles, DC-13, 0.2 A vid 110 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med EN 60947-5-1 appendix C, 1000000 cycles, DC-13, 0.5 A vid 24 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med EN 60947-5-1 appendix C
• Försäljning Per Odelbar Kvantitet: 1
• Montagediameter: 22 mm
• Vridmoment: 0.14 N.m NO ändra elektrisk tillstånd
• Kontakter Drift: långsamtbrytande
• Typ Av Produkt Eller Komponent: vred
• Beskrivning Anslutning Iso N°1: (13-14)NO
• Bredd: 30 mm
• Användning Kontakter: standardkontakter
• Produktcertifieringar: LROS (Lloyds register of shipping), BV, UL, GL, CSA, DNV
• [Ith] Konventionell Termisk Ström Okapslad Montering: 10 A överensstämmer med IEC 60947-5-1
• Information Om Manöverposition: 2 lägen 90°
• Typ Av Huvud: standard
• Kontaktbestyckning: 1 NO
• Motstånd Mot Högtryckstvätt: 7000000 Pa vid 55 °C, distans : 0.1 m
• Omgivningstemeperatur Vid Drift: -40-70 °C
• Åtdragningsmoment: 0.8-1.2 N.m överensstämmer med IEC 60947-1
• Standarder: CSA C22.2, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, JIS C8201-1
• Material Frontring: kromaterad metall
• [Ui] Isolationsspänning: 600 V 3) överensstämmer med IEC 60947-1
• Enhetens Korta Namn: XB4
• Omgivande Lufttemperatur För Lagring: -40-70 °C
• Vibrationsbeständighet: 5 gn (f= 2-500 Hz) överensstämmer med IEC 60068-2-6
• Material I Anslutning: silverlegering (Ag/Ni)
• Nema Kapslingsklass: NEMA 13, NEMA 4X
• [Uimp] Nominellt Motstånd Mot Pulsspänning: 6 kV överensstämmer med IEC 60947-1
• Elektrisk Tillförlitlighet Iec 60947-5-4: λ < 10exp(-6) vid 5 V och 1 mA i ren miljö överensstämmer med IEC 60947-5-4, λ < 10exp(-8) vid 17 V och 5 mA i ren miljö överensstämmer med IEC 60947-5-4
• Mekanisk Livslängd: 1000000 cycles
• Produktbeskrivning: komplett produkt
• Kortslutningsskydd: 10 A rörsäkring typ gG överensstämmer med IEC 60947-5-1
• Material Montagehållare: zamak
• [Ie] Märkdriftström: 3 A vid 240 V, AC-15, A600 överensstämmer med IEC 60947-5-1, 6 A vid 120 V, AC-15, A600 överensstämmer med IEC 60947-5-1, 0.1 A vid 600 V, DC-13, Q600 överensstämmer med IEC 60947-5-1, 0.27 A vid 250 V, DC-13, Q600 överensstämmer med IEC 60947-5-1, 0.55 A vid 125 V, DC-13, Q600 överensstämmer med IEC 60947-5-1, 1.2 A vid 600 V, AC-15, A600 överensstämmer med IEC 60947-5-1
• Produktområde: Harmony XB4
• Överspänningskategori: klass I överensstämmer med IEC 60536
• Form På Signalenhetens Huvud: rund
• Anslutningar - Plintar: skruvanslutning, <= 2 x 1.5 mm² med ändhylsa överensstämmer med IEC 60947-1, skruvanslutning, >= 1 x 0.22 mm² utan ändhylsa överensstämmer med IEC 60947-1
