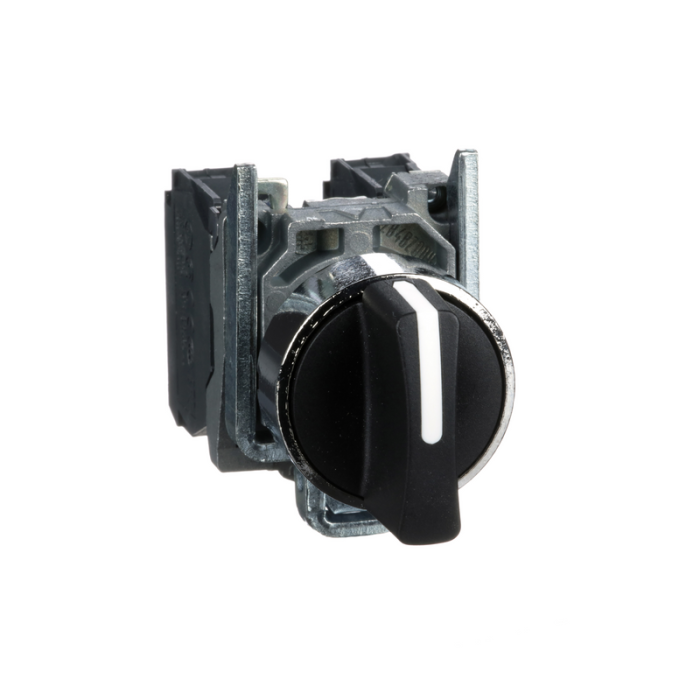

Detta Harmony XB4 modulära svarta vred har tre fasta lägen och levereras med ett kort vred tillsammans med en slutande kontakt. Framtaget med en robust frontring i metall, erbjuder det en mångsidig lösning för att styra maskiner och utrustning i industriella miljöer. Vredet är konstruerat för enkel installation i kapslingar och apparatskåp med 22 mm håltagning och klassisk skruvanslutning för manöverkretsar. Det är tydligt märkt med färger och symboler för att minska risken för felaktig inkoppling och förenkla underhåll. Med en hög kapslingsklass motstående slag, damm, vatten och vibrationer (IP66/IP67/IP69/IP69K), är vredet idealiskt för användning i krävande industriella applikationer.

• Snabb och enkel montering och demontering
• Robust för att tåla tuffa miljöer
• Olika anslutningstyper: skruv, bladfjäder, flatstift, eller på kretskort
• Utmärkt mekanisk anslutning mot tryckknapp
• Ett stort urval av kontaktblock för allmänna ändamål/specifika tillämpningar, låga strömmar, omkoppling med hög effekt
• Stort utbud av tillbehör för att kundanpassa dina paneler

Tryckknappar, vred, nödstopp och signallampor i metall - Harmony XB4 Ø 22 mm
Harmony XB4-serien erbjuder ett omfattande sortiment av tryckknappar, vred, nödstopp och signallampor i metall för håltagning Ø 22 mm, perfekta för olika industriella tillämpningar. Produkterna är tillverkade för att uppfylla de högsta standarderna av hållbarhet och funktionssäkerhet och kan därmed användas i en mängd olika miljöer, vare sig det är inom kontrollpaneler, apparatskåp, maskiner eller fordon. Med dess olika designalternativ, inklusive kromad eller svart frontring, samt möjligheten till anpassning, kan Harmony XB4-serien enkelt integreras i din befintliga design för att uppnå en modern och professionell finish. Hög skyddsklass och en omfattande temperaturtolerans gör dessa komponenter oerhört pålitliga i även de mest krävande arbetsförhållandena.

• Robust design med kromad eller svart frontring.
• Inkluderar tryckknappar, nödstopp, lamptryckknappar, vred, nyckelvred, lampvred och signallampor.
• Lämplig för kontrollpaneler, apparatskåp, maskiner och fordon.
• Modern infälld montering för en stilren look.
• Anpassningsbara med text, bild, symboler och logotyper.
• Hög skyddsklass upp till IP69K för tuffa miljöer.
• Drifttemperatur från -40 till +70 °C för extrem hållbarhet.

Specifikation

• Skyddsbehandling: TH
• Höjd: 47 mm
• Chocktålighet: 30 gn (varaktighet = 18 ms) för halv sinusacceleration överensstämmer med IEC 60068-2-27, 50 gn (varaktighet = 11 ms) för halv sinusacceleration överensstämmer med IEC 60068-2-27
• Positiv Öppning: utan
• Typ Av Skruv: kors kompatibel med Philips nr 1 skruvmejsel, kors kompatibel med Pozidriv nr 1 skruvmejsel, slitsad kompatibel med plan Ø 4 mm skruvmejsel, slitsad kompatibel med plan Ø 5,5 mm skruvmejsel
• Djup: 68 mm
• Elektrisk Livslängd: 1000000 cycles, AC-15, 2 A vid 230 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med EN 60947-5-1 appendix C, 1000000 cycles, AC-15, 3 A vid 120 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med EN 60947-5-1 appendix C, 1000000 cycles, AC-15, 4 A vid 24 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med EN 60947-5-1 appendix C, 1000000 cycles, DC-13, 0.2 A vid 110 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med EN 60947-5-1 appendix C, 1000000 cycles, DC-13, 0.5 A vid 24 V, driftklass <3600 cyc/h, load factor: 0.5 överensstämmer med EN 60947-5-1 appendix C
• Försäljning Per Odelbar Kvantitet: 1
• Montagediameter: 22 mm
• Vridmoment: 0.14 N.m NO ändra elektrisk tillstånd
• Kontakter Drift: långsamtbrytande
• Typ Av Produkt Eller Komponent: vred
• Bredd: 30 mm
• Användning Kontakter: standardkontakter
• [Ith] Konventionell Termisk Ström Okapslad Montering: 10 A överensstämmer med IEC 60947-5-1
• Typ Av Huvud: standard
• Standarder: IEC 60947-5-5, UL 508, IEC 60947-5-1, CSA C22.2, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
• Kontaktbestyckning: 2 NO
• Motstånd Mot Högtryckstvätt: 7000000 Pa vid 55 °C, distans : 0.1 m
• Omgivningstemeperatur Vid Drift: -40-70 °C
• Åtdragningsmoment: 0.8-1.2 N.m överensstämmer med IEC 60947-1
• Material Frontring: kromaterad metall
• Enhetens Korta Namn: XB4
• [Ui] Isolationsspänning: 600 V 3) överensstämmer med IEC 60947-1
• Omgivande Lufttemperatur För Lagring: -40-70 °C
• Vibrationsbeständighet: 5 gn (f= 2-500 Hz) överensstämmer med IEC 60068-2-6
• Material I Anslutning: silverlegering (Ag/Ni)
• Nema Kapslingsklass: NEMA 13, NEMA 4X
• Produktcertifieringar: UL, LROS (Lloyds register of shipping), BV, CSA, DNV, GL
• [Uimp] Nominellt Motstånd Mot Pulsspänning: 6 kV överensstämmer med IEC 60947-1
• Elektrisk Tillförlitlighet Iec 60947-5-4: λ < 10exp(-6) vid 5 V och 1 mA i ren miljö överensstämmer med IEC 60947-5-4, λ < 10exp(-8) vid 17 V och 5 mA i ren miljö överensstämmer med IEC 60947-5-4
• Information Om Manöverposition: 3 lägen +/- 45°
• Mekanisk Livslängd: 1000000 cycles
• Produktbeskrivning: komplett produkt
• Beskrivning Anslutning Iso N°1: (13-14)NO, (23-24)NO
• Kortslutningsskydd: 10 A rörsäkring typ gG överensstämmer med IEC 60947-5-1
• Material Montagehållare: zamak
• [Ie] Märkdriftström: 3 A vid 240 V, AC-15, A600 överensstämmer med IEC 60947-5-1, 6 A vid 120 V, AC-15, A600 överensstämmer med IEC 60947-5-1, 0.1 A vid 600 V, DC-13, Q600 överensstämmer med IEC 60947-5-1, 0.27 A vid 250 V, DC-13, Q600 överensstämmer med IEC 60947-5-1, 0.55 A vid 125 V, DC-13, Q600 överensstämmer med IEC 60947-5-1, 1.2 A vid 600 V, AC-15, A600 överensstämmer med IEC 60947-5-1
• Produktområde: Harmony XB4
• Överspänningskategori: klass I överensstämmer med IEC 60536
• Form På Signalenhetens Huvud: rund
• Produktens Vikt: 0.105 kg
• Anslutningar - Plintar: skruvanslutning, <= 2 x 1.5 mm² med ändhylsa överensstämmer med IEC 60947-1, skruvanslutning, >= 1 x 0.22 mm² utan ändhylsa överensstämmer med IEC 60947-1
