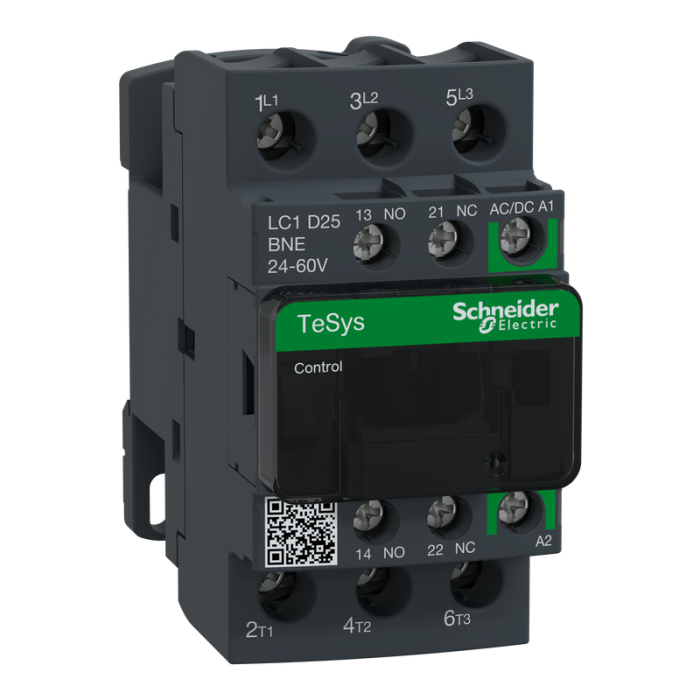

TeSys D Green är en välrenommerad serie av kontaktorer som erbjuder marknadsledande prestanda för hantering av strömmar från 9 till 150A, vilket motsvarar motoreffekter från 0,06 kW upp till 75 kW. Dessa kontaktorer är särskilt utvecklade för att tillgodose de mest komplexa applikationerna och lever upp till de höga krav som ställs av internationella standarder. Varje kontaktor i serien kommer med en standardkonfiguration bestående av 1 slutande och 1 brytande hjälpkontakt, vilket ger ökad flexibilitet och pålitlighet i elsystemet.

• Universell serie för strömmar mellan 9 och 150A
• Passar för motoreffekter från 0,06 kW till 75 kW
• Möter kraven för komplexa applikationer
• Uppfyller internationella standarder
• Inkluderar 1 slutande och 1 brytande hjälpkontakt

Specifikation

• Hålleffekt (W): 0.6-0.6 W vid 20 °C
• Enhetens Korta Namn: LC1D
• Driftskategori: resistiv belastning, motorstyrning
• Skyddande Hölje: med
• Rekommenderad Säkringsstorlek: 10 A gG för signalering krets överensstämmer med IEC 60947-5-1, 63 A gG vid <= 690 V koordination typ 1 för effektkrets, 40 A gG vid <= 690 V koordination typ 2 för effektkrets
• Spolteknologi: inbyggt störningsskydd dubbelriktad spikbegränsning
• Antal Poler: 3P
• Överspänningskategori: III
• Kontakt Komposition: 3 slutande
• Hjälpkontakts Komposition: 1 Slutande + 1 Brytande
• Elektrisk Livslängd: 2 Mcycles 21 A AC-3 vid Ue <= 440 V, 0.9 Mcycles 40 A AC-1 vid Ue <= 440 V, 2 Mcycles 21 A AC-3e vid Ue <= 440 V
• [Icw] Märkkorttidsström: 100 A - 1 s för signalering krets, 120 A - 500 ms för signalering krets, 140 A - 100 ms för signalering krets, 50 A 40 °C - 10 min för effektkrets, 120 A 40 °C - 1 min för effektkrets, 240 A 40 °C - 10 s för effektkrets, 380 A 40 °C - 1 s för effektkrets
• [Ith] Konventionell Termisk Ström Okapslad Montering: 10 A 60 °C för signalering krets, 40 A 60 °C för effektkrets
• Föroreningsgrad: 3
• Produktens Vikt: 0.433 kg
• Värmeavgivning: 0.6-0.6 W vid 50/60 Hz
• Minsta Brytspänning: 17 V för signalering krets
• Typ Av Produkt Eller Komponent: kontaktor
• Mekanisk Livslängd: 15 Mcycles
• Märkbrytförmåga: 450 A vid 440 V för effektkrets överensstämmer med IEC 60947
• Höjd Över Havet: 0...3000 m
• Tillåten Omgivningstemperatur Runt Enheten: -40-60 °C, 60-70 °C med nedklassning
• Produktfamilj: TeSys, TeSys Deca
• [Uimp] Nominellt Motstånd Mot Pulsspänning: 6 kV överensstämmer med IEC 60947
• Bredd: 45 mm
• [Uc] Manöverspänning: 24...60 V AC 50/60 Hz, 24...60 V DC
• Ip-Kapslingsklass: IP20 infälld överensstämmer med IEC 60529
• Djup: 92 mm
• Ej Överlappande Tid: 1.5 ms vid urladdning mellan Brytande och Slutande kontakt, 1.5 ms vid uppladdning mellan Brytande och Slutande kontakt
• Brandklass: V1 överensstämmer med UL 94
• Höjd: 85 mm
• Anslutningar - Plintar: styrkrets: skruvanslutning 1 1-4 mm² flexibel utan ändhylsa, styrkrets: skruvanslutning 2 1-4 mm² flexibel utan ändhylsa, styrkrets: skruvanslutning 1 1-4 mm² flexibel med ändhylsa, styrkrets: skruvanslutning 2 1-2.5 mm² flexibel med ändhylsa, styrkrets: skruvanslutning 1 1-4 mm² fast, styrkrets: skruvanslutning 2 1-4 mm² fast, effektkrets: skruvanslutning 1 2.5-10 mm² flexibel utan ändhylsa, effektkrets: skruvanslutning 2 2.5-10 mm² flexibel utan ändhylsa, effektkrets: skruvanslutning 1 1-10 mm² flexibel med ändhylsa, effektkrets: skruvanslutning 2 1.5-6 mm² flexibel med ändhylsa, effektkrets: skruvanslutning 1 1.5-10 mm² fast, effektkrets: skruvanslutning 2 2.5-10 mm² fast
• Arbetstid: 45...55 ms stänger, 20...90 ms öppnar
• Montagefästen: plåt, skena
• Mekanisk Tålighet: vibrationer kontaktor öppen (2 Gn, 5...300 Hz) , vibrationer kontaktor sluten (4 Gn, 5...300 Hz) , dämpare kontaktor sluten (15 Gn för 11 ms) , dämpare kontaktor öppen (8 Gn för 11 ms)
• Förlusteffekt Per Pol: 3.2 W AC-1, 1.25 W AC-3, 1.25 W AC-3e
• Maximalt Arbetsområde: 3600 cyc/h 60 °C
• Typ Av Kontrollkrets: AC/DC vid 50/60 Hz AC/DC elektronik
• Produktcertifieringar: CCC, CSA, EAC, UL, KC, DNV-GL, LROS (Lloyds register of shipping), UKCA
• Isolationsresistans: > 10 MOhm för signalering krets
• Irms Klassad Slutande Kapacitet: 140 A AC för signalering krets överensstämmer med IEC 60947-5-1, 250 A DC för signalering krets överensstämmer med IEC 60947-5-1, 450 A vid 440 V för effektkrets överensstämmer med IEC 60947
• Koordinationstyp: AC-3, AC-1, AC-3e
• Signalkretsfrekvens: 25...400 Hz
• Minsta Brytström: 5 mA för signalering krets
• Motoreffekt Kw: 5.5 kW vid 220...230 V AC 50 Hz (AC-3), 11 kW vid 380...400 V AC 50 Hz (AC-3), 11 kW vid 415 v AC 50 Hz (AC-3), 11 kW vid 440 V AC 50 Hz (AC-3), 15 kW vid 500 V AC 50 Hz (AC-3), 15 kW vid 660...690 V AC 50 Hz (AC-3), 5.5 kW vid 220...230 V AC 50 Hz (AC-3e), 11 kW vid 380...400 V AC 50 Hz (AC-3e), 11 kW vid 415 v AC 50 Hz (AC-3e), 11 kW vid 440 V AC 50 Hz (AC-3e), 15 kW vid 500 V AC 50 Hz (AC-3e), 15 kW vid 660...690 V AC 50 Hz (AC-3e)
• Starteffekt I W: 14-14 W (på 20 °C)
• Säkerhets Tillförlitligthets Nivå: B10d = 1369863 cycles kontaktor med nominell last överensstämmer med EN/ISO 13849-1, B10d = 20000000 cycles kontaktor med mekanisk last överensstämmer med EN/ISO 13849-1
• Brandtålighet: 850 °C överensstämmer med IEC 60695-2-1
• Begränsning På Manöverspänning: <= 0.1 Uc -40-70 °C drop-out AC/DC, 0.85...1.1 Uc -40-60 °C operativa AC, 0.8...1.1 Uc -40-60 °C operativa DC, 1...1.1 Uc 60-70 °C operativa AC/DC
• Produktområde: TeSys Deca
• Klimattålighet: överensstämmer med IACS E10 exposure to damp heat, överensstämmer med IEC 60947-1 Annex Q category D exposure to damp heat
• Kompatibilitetskod: LC1D
