Trädäck på stolpar löser nivåskillnaden

MEDEL
72
2
~26 40kr

Om nivåskillnaderna är stora går det att ställa altanen på stolpar.

En uteplats i nivå med husets bottenvåning ger ett härligt samspel mellan inne och ute.

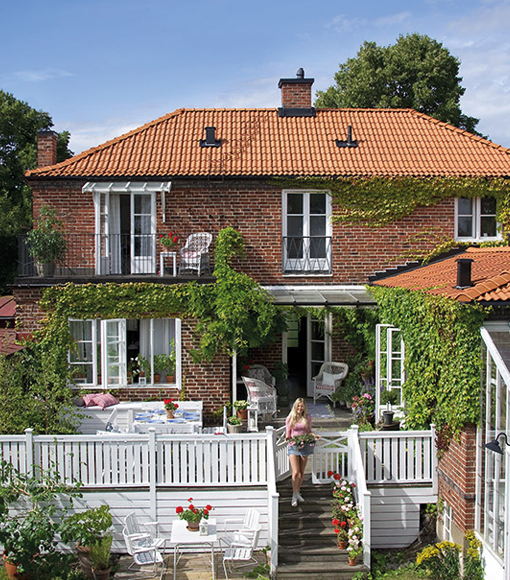

Den här villan har ett trädäck i två plan med ett par trappsteg emellan. Utgången från huset ligger på det övre planet i nivå med husets bottenplan. Principen för en altan på stolpar som vilar på plintar i marken fungerar bra för att ta upp nivåskillnader. Trappan binder ihop uteplatsen med trädgården.

Steg för steg

Vi anger här virkesdimensioner och vissa fasta mått. Anpassa storleken på altanen och beräkna virkesåtgång efter platsen den ska byggas på. Håll 600 mm centrummått mellan skruvreglarna för att få ett stabilt golv. Beskrivningen visar hur altanen på bilderna är byggd. Den är fäst i huset på några sidor. Det går att bygga altanen fäst i huset enbart i bakkant om det inte finns en husvägg längs sidan. Endast trallen och trappornas plansteg är av tryckimpregnerade. Övrigt virke är antingen målat eller sitter så luftigt att det torkar helt och behöver inte vara tryckimpregnerat.

Material

Här anges ingen virkesmängd. Beräkna virkesåtgång och lägg till ca 10 procent för spill. Beräkna för att få ut de hela längder som behövs.

Färdiggjutna betongplintar 700 mm/4tum
Bult, brickor och muttar (till plintjärnen)
Regel 45x195 mm (A, B, F, G, H, I, J, K, L, M, N)
Stolpe 95x95 mm (C, D, E, P)
Trallvirke 22x95 mm (O, U)
Dimensionshyvlat virke 45x145 mm (Q, R)
Tryckimpregnerat virke 45x145 mm (S)
Dimensionshyvlat virke 45x70 mm (T, V)
Ytterpanel 21x45 mm: (X, Z)
Ytterpanel 21x95 mm: (Y)
Ytterpanel 21x120 mm: (Å)
Stolplock (Ä)
Fransk träskruv
Rostskyddad träskruv 6,0x80 mm
Rostskyddad träskruv 6,0x100 mm
Trallskruv 4,2x55 mm
Ankarskruv 4,8x40 mm
Balkskor 45x137 mm
Vinkelbeslag 40x90x90 mm
Hålplatta 40x160 mm

Här följer steg-för-steg instruktioner om hur du lyckas med ditt byggprojekt.

Steg 1

Såga till reglarna A och B av 45x195 mm. Skruva upp regel A och, om det är möjligt, regel B på huset med fransk träskruv eller vad som lämpar sig för husets vägg. Mät och väg av noggrant med vattenpass eller laserinstrument. Tänk på att trallen hamnar 28 mm högre än reglarna A och B.
